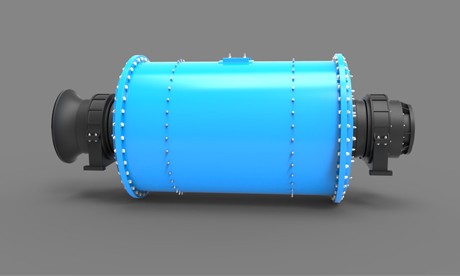

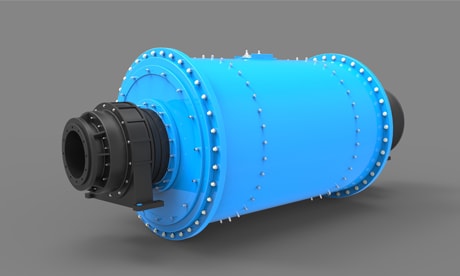

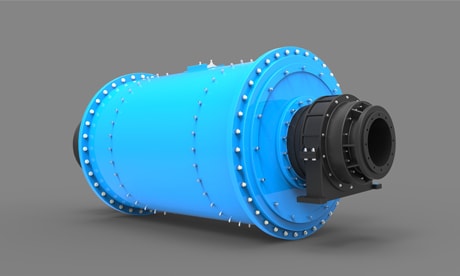

GMQG系列钢渣高效节能球磨机

我公司生产的高效节能球磨机均用滚动轴承支承代替轴瓦滑动轴承支承，同滑动轴承支承相比，可节能10～20%。在相同功率条件下，生产能力可提高10～20%。

应用领域：广泛应用于黑色、有色金属矿山、非金属矿山、建材、化工、电力、煤炭、交通等工业部门。

有效容积：7.58~50.9m³

最大装球量：16~90t

生产能力：10~100t/h

适用物料：高效节能球磨机粉磨各种矿石、岩石及人工造砂等物料，例如，粉煤灰、石灰石、石英砂、铝粉、煤粉、钢渣、矿石、钾长石、铁矿石、铁渣、铝渣、碳化硅、氧化铝、煤矸石等。

免费获取报价

咨询热线

0379-62669906

产品特点
工作原理
产品参数
应用案例
相关产品
在线咨询

产品特点

干油润滑脂代替稀油润滑站，降低投资成本

采用干油润滑脂代替稀油润滑站，高效节能球磨机不需配备价格高昂的高低压润滑站，降低一次性投资成本。

维护、检修便利

直径φ2700mm以上的矿用球磨机可以采用高压电机、气动离合器、大齿轮干油喷雾润滑和慢速驱动装置，以供盘车，维修使用，用户可根据需要选配。

多种型号可选，可满足不同的客户需求

格子型球磨机的出料端有格子板，装球量较多，装机功率较大，生产能力较高，排矿粒度较粗，一般用于一段粗磨作业。溢流型球磨机的出料端无格子板，排料口较高，装球量较少，装机功率较小，产量较低，排矿粒度较细，一般用于二段细磨作业。

轴承寿命长

球磨机滚动轴承部位的中空轴直径加粗，使滚动轴承与进出料螺旋筒之间的径向距离加大，起到了一定的隔热降温作用，延长了轴承的使用寿命，同时提高了生产能力。

工作原理

球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在仓达到粗磨后，经单层隔仓板进入仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

产品参数

湿式格子型滚动轴承支承高效节能球磨机技术性能
规格型号	筒体尺寸(mm)	有效容积(m³)	装球量(t)	筒体转速(r/min)	功率(kw)	排矿粒度(mm)	生产能力(t/h)
规格型号	直径×长度	有效容积(m³)	装球量(t)	筒体转速(r/min)	功率(kw)	排矿粒度(mm)	生产能力(t/h)
GMQG1530	1500×3000	4	8	27.6	75	0.8-0.074	12-2.8
GMQG1535	1500×3500	4.6	11	27.6	75-90	0.8-0.074	14-3.4
GMQG1830	1800×3000	6.5	13	25.3	132	0.8-0.074	21-4.8
GMQG1835	1800×3800	7.58	16	25.3	160	0.8-0.074	25-5.8
GMQG1840	1800×4000	8.65	17.3	25.3	185	0.8-0.074	28-6.6
GMQG1845	1800×4500	9.75	19.5	25.3	210	0.8-0.074	31-7.2
GMQG2122	2100×2200	6.7	14.7	23.8	160	0.8-0.074	24-5.3
GMQG2130	2100×3000	9.2	17	23.8	185	0.8-0.074	26-6.0
GMQG2136	2100×3600	11	19	23.8	210	0.8-0.074	29-6.5
GMQG2140	2100×4000	12.2	20.5	23.8	220	0.8-0.074	32-7.2
GMQG2145	2100×4500	13.8	22	23.8	250	0.8-0.074	36-8.1
GMQG2424	2400×2400	9.8	20	22.8	220	0.8-0.074	32-6.6
GMQG2430	2400×3000	12.2	25	22.8	250	0.8-0.074	38-7.5
GMQG2436	2400×3600	14.6	30	22.8	280	3.0-0.074	42-8.5
GMQG2440	2400×4000	16.2	33	22.8	355	3.0-0.074	47-9.5
GMQG2445	2400×4500	18.2	37	22.8	400	3.0-0.074	55-10.5
GMQG2721	2700×2100	10.7	24	21.7	280	3.0-0.074	84-8.5
GMQG2727	2700×2700	13.8	29	21.7	315	3.0-0.074	105-9.0
GMQG2730	2700×3000	15.3	32.5	21.7	355	3.0-0.074	120-10
GMQG2736	2700×3600	18.4	39	21.7	400	3.0-0.074	145-12
GMQG2740	2700×4000	20.5	43	21.7	450	3.0-0.074	159-13
GMQG2745	2700×4500	23	50	21.7	500	3.0-0.074	180-15
GMQG3231	3200×3100	22.65	46.9	18.6	500	3.0-0.074	182-16
GMQG3236	3200×3600	26.2	52	18.6	560	3.0-0.074	190-19
GMQG3240	3200×4000	29.2	57	18.6	630	3.0-0.074	210-22
GMQG3245	3200×4500	32.8	65	18.6	710-800	3.0-0.074	235-29
GMQG3254	3200×5400	39.2	81.6	18.6	800-1000	3.0-0.074	280-35
GMQG3640	3600×4000	35.6	75	17.3	800	3.0-0.074	230-25
GMQG3645	3600×4500	40.8	88	17.3	1000	3.0-0.074	259-29
GMQG3650	3600×5000	45.3	96	17.3	1120	3.0-0.074	288-35
GMQG3660	3600×6000	54.4	117	17.3	1250-1500	3.0-0.074	310-38
GMQG3685	3600×8500	79	144	17.3	1800	3.0-0.074	450-50

湿式溢流型滚动轴承支承高效节能球磨机技术性能
规格型号	筒体尺寸(mm)	有效容积(m³)	装球量(t)	筒体转速(r/min)	功率(kw)	排矿粒度(mm)	生产能力(t/h)
规格型号	直径×长度	有效容积(m³)	装球量(t)	筒体转速(r/min)	功率(kw)	排矿粒度(mm)	生产能力(t/h)
GMQY1530	1500×3000	4	8.4	27.6	75	0.8-0.074	11-2.6
GMQY1535	1500×3500	4.6	10	27.6	75-90	0.8-0.074	13.2-3.0
GMQY1830	1800×3000	6.5	12	25.3	110-132	0.8-0.074	20-4.5
GMQY1835	1800×3500	7.58	15	25.3	132-160	0.8-0.074	23-5.0
GMQY1840	1800×4000	8.65	16	25.3	160-185	0.8-0.074	25-6.0
GMQY1845	1800×4500	9.75	18	25.3	185-210	0.8-0.074	28-6.8
GMQY2122	2100×2200	6.7	14.7	23.8	160	0.8-0.074	22-5.0
GMQY2130	2100×3000	9.2	17	23.8	185	0.8-0.074	25-5.8
GMQY2136	2100×3600	11	19	23.8	210	0.8-0.074	28-6.0
GMQY2140	2100×4000	12.2	20.5	23.8	220	0.8-0.074	30-7.0
GMQY2145	2100×4500	13.8	22	23.8	250	0.8-0.074	34-8.0
GMQY2424	2400×2400	9.8	18.8	22.8	210	0.8-0.074	30-6.2
GMQY2430	2400×3000	12.2	23	22.8	250	0.8-0.074	34-6.6
GMQY2436	2400×3600	14.6	25	22.8	280	0.8-0.074	40.5-7.9
GMQY2440	2400×4000	16.2	28	22.8	315	0.8-0.074	45-8.7
GMQY2445	2400×4500	18.2	31	22.8	355	0.8-0.074	50-9.8
GMQY2721	2700×2100	10.7	20	21.7	280	0.8-0.074	76-6.0
GMQY2727	2700×2700	13.8	25.5	21.7	315	3.0-0.074	98-7.8
GMQY2730	2700×3000	15.3	28	21.7	355	3.0-0.074	108-8.8
GMQY2736	2700×3600	18.4	34	21.7	355-400	3.0-0.074	130-10.5
GMQY2740	2700×4000	20.5	37	21.7	400-450	3.0-0.074	144-11.5
GMQY2745	2700×4500	23	42.5	21.7	500	3.0-0.074	180-13
GMQY3231	3200×3100	22.65	22.65	18.6	450	3.0-0.074	164-14.4
GMQY3236	3200×3600	26.2	26.2	18.6	500	3.0-0.074	171-17.1
GMQY3240	3200×4000	29.2	29.2	18.6	560	3.0-0.074	190-20
GMQY3245	3200×4500	32.8	61	18.6	630	3.0-0.074	228-22
GMQY3254	3200×5400	39.3	73	18.6	710	3.0-0.074	270-26
GMQY3640	3600×4000	35.6	67	17.3	710	3.0-0.074	210-20
GMQY3645	3600×4500	40.8	76	17.3	800-1000	3.0-0.074	233-26
GMQY3650	3600×5400	48	91	17.3	1250	3.0-0.074	260-31.5
GMQY3660	3600×6000	54.4	102	17.3	1250	3.0-0.074	280-34
GMQY3685	3600×8500	79	131	17.3	1500	3.0-0.074	400-45

注：进料方式均为鼓形给料，出料方式均为中心排料。

GMQG系列钢渣高效节能球磨机

产品特点

干油润滑脂代替稀油润滑站，降低投资成本

维护、检修便利

多种型号可选，可满足不同的客户需求

轴承寿命长

工作原理

产品参数

应用案例

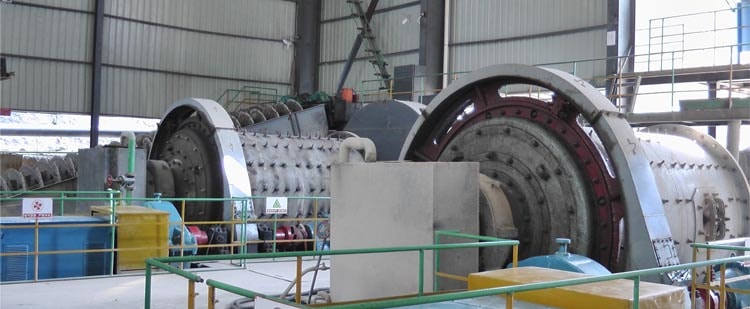

高效节能球磨机俄罗斯生产案例

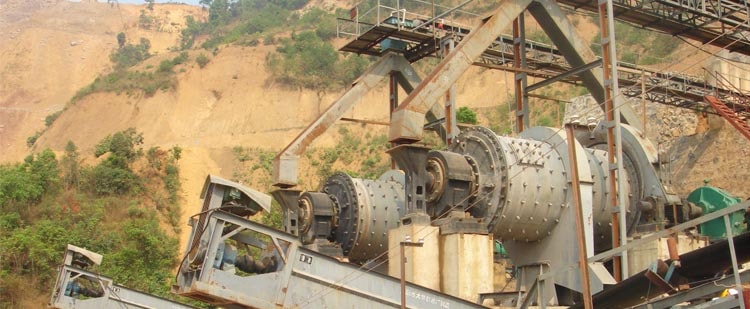

高效节能球磨机云南戈兰滩生产案例
