筛分设备的类型及应用

在固体废物处理中常构的筛分设备有以下几种类型:

1．固定筛

筛面内许多平行的筛条组成，可以水平安装或倾斜安装。固定筛由于构造 简单、不耗用动力、设备费用低和维修方便，因此在固体废物处理中被广泛应用， 主要用于大粒废物料的筛分。固定筛又分为格筛、棒条筛和弧形筛。

格筛一般安装在粗碎机之前以保证人料粒度适宜。

棒条筛(GrizZly screen)由一组具有一定断面形状的棒条所组成。如图4—1所示，这些捧条平行安放，棒条与棒条之间的间隙即筛孔尺寸。棒条筛安装倾角应大于废物对筛面的摩擦角，一般为30°一35°，以保证废物沿筛面下滑。棒条筛筛面的筛孔尺寸为要求筛下产品粒度的1．1—1．2倍，一般筛孔尺寸不小于50 mm。物料从棒条一端给入，并顺棒条方向运动，细粒穿过缝隙成为筛下物，粗粒从端面的末端排出。

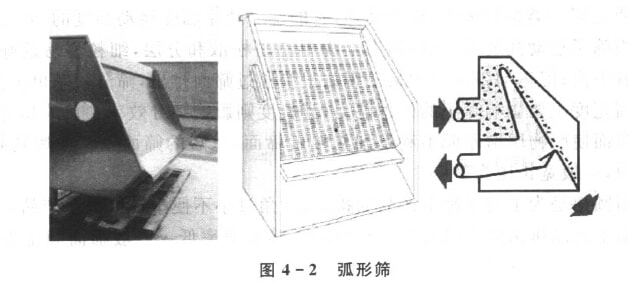

弧形筛(图4—2)筛面呈弧形，待筛分物料制成料浆。料浆含水约为30％。 从弧形筛顶部结入。在筛面上，由于料浆受重力、离心力及筛条对料浆的阻力作 用，使料浆紧贴筛面流动。紧贴筛面的下层料浆运动速度低，细粒和液体从筛缝 中落入筛下，大颗粒从筛面末端排出。一般通过筛缝的颗粒尺寸为筛缝宽度的 1/4，所以这种筛不易发生堵塞，但筛分效率低。

2．滚筒筛(Rotary ScrGen)

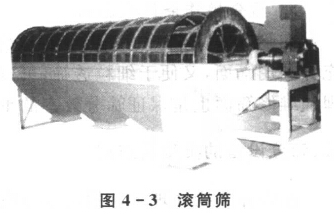

滚筒筛也叫转筒筛，筛面为带孔的圆柱形简体或截头圆锥筒体，如图4—3所示。在传动装置带动下，筛筒绕轴缓缓旋转。为使废物在筒内沿轴线方向前进，圆柱形筛筒的轴线应倾斜3°一5°安装；截头圆锥形筛筒本身已有坡度，其轴线可水平安装。固体废物由筛筒一端给入，被旋转的筒体带起，当达到一定高度后因重力作用自行落下，如此不断地起落运动，使小于筛孔尺寸的细粒透筛．而筛上产品则逐渐移至筛筒的另一端排出。滚筒筛在100多年前应用于矿业方面，现在，这种装置已广泛应用于城市生活垃圾的分选。对于多数滚筒筛装置来说，城市生话垃圾应事先破碎，以便富集其中的铝和玻璃等材料。近年的实践表明，废物未经破碎先行筛选，可以降低处理费用，因为这样既可以从废物中筛选回收玻璃和金属以及其他非燃性物质，又可以得到具有高热值的垃圾衍生燃料。筛分效率与滚筒筛的转速和停留时间有关，一般认为物料在筒内停留25—30s，转速5—6r／min为最佳。滚筒的倾角需按废物在滚筒内的停留时间和通量加以调整。有的滚筒筛直径为]．2m，长1．8m，转速18r／min．处理能力2t／h。美国新奥尔良州安装的滚筒筛，长度为l 3．72m，内径为3m，最大筛7L直径为126mm。

与球磨机类似、滚筒筛中的物料根据滚筒筛转速的不同可分为沉落状态、抛落状态和离心状态。当筛分物料以抛落状态运动时，物料达到最大紊流状态，此时筛分效率最高。滚筒筛以较慢的速度转动、因此不需要较大的动力，且筛孔不易堵塞。

3．振动筛(V1bration Sieve，Vibration Sift)

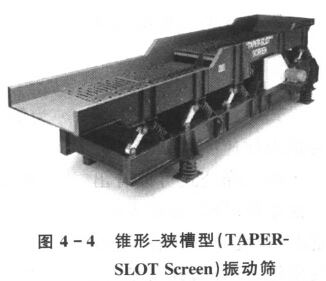

振动筛是利用机械带动筛筐运动从而实现物料筛分目的的一种设备，如图4—4所示。

振动筛的特点是振动方向与筛面垂直或近似垂直．物料在筛面上发生析离现象(即比重大而粒废小的颗粒钻过比重小而粒度大的颗粒间的空隙，进入下层的分层现象)，利于筛分的进行。振动筛由于筛面振动强烈，消除了筛孔堵塞现象，有利于潮湿物料的筛分，可用于粗、中、细粒的筛分，还可用于脱水和脱泥筛分。振动筛处理能力大、筛分效率高，是一种有发展前途的筛分设备，但制造工艺复杂，机体较重。

振动筛筛箱安装在板簧组上，板簧组底座与基础固定。振动器的两个滚动轴承固定在筛箱上，振动器主轴的两端装有偏重轮，调节重块在偏重轮上不同的位置，可以得到不同的惯性力，以调节筛子的振幅。电动机安装在固定基座上，并通过皮带轮带动主轴旋转，使筛子产生振动。筛子中部的运动轨迹为圆，因板簧的作用，筛子两端运动轨迹为椭圆。技生产量和筛分效率的不同要求，筛于可安装在8°一40°倾斜的基础上，筛子振动频率为600一3600 r／min，振幅为0.5一12mm。振动筛适用于细粒废物(0.1一15mm)的筛介，也可用于潮湿及粘性废物的筛分。
