分选回收综合系统

一、城市生活垃圾分选回收系统

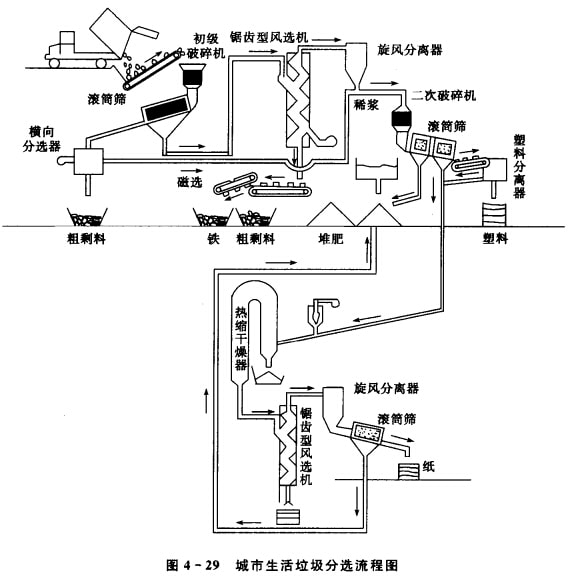

城市生活垃圾回收系统包括收集、运输、破碎、筛选、重力分选、磁力分选、摩擦与弹跳分选、浮选等。下面介绍一种为堆肥工艺配备的城市生活垃圾分选工 艺流程，如图4—29所示。

将城市生活垃圾用输送带由料仓输入初破碎机(锤式破碎机)，垃圾在破碎 机内被破碎，然后将一部分均质垃圾送入第一个滚筒筛，筛溢流物主要由纸和塑 料组成，将其输入横向分选器分离并导入循环，粗剩料被析出。筛落物输入锯齿 型风选机．在风选机内分成轻组分和重组分，重组分借助磁选机被分成金属和粗 粒剩料；轻组分(塑料、纸和有机物)输入旋风分离器，分离后再输人二次破碎机 (锤式破碎机)。后续流程中配备了两种不同筛孔的第二谈简筛(先小后大)，筛 分出纸和有机成分。有机成分可用于堆肥；内纸和塑料组成的筛溢溜物输入静电 塑料分选器，塑料成分被选出和压缩，分离出的纸与其他纸组分合并。将从滚筒 筛和塑料分选器析出的纸成分输入到热缩干燥器，这些材料公热气流中干燥．随 后进入热冲击器，这种热冲击器能使夹带的塑料收缩，发生形态变化。随后由干燥器析出的材料在第二台据齿型风选机中分离成轻组分和重组分，重组分包括 热缩的塑料成分，轻组分记过旋分器输入到第三个浚筒筛，其筛孔直径约4mm，纸在这里从粗组分中分离出来，并通过第三次筛选改善质量，细组分可进行堆肥。

二、废金属材料的回收

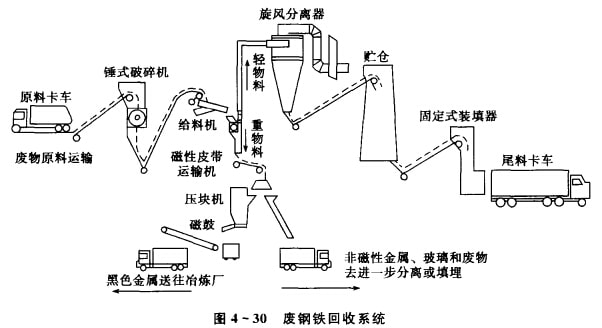

几乎没有一个废物资源回收厂能备置得起一整套分离和回收利用各种金属 的系统，因此，这些废物一般都卖给其他处理厂。然而，通过选择性地回收一种 或几种有经济效益的金属是可以实现的．如图4—30所示。

首先考虑分离黑色金属，因为这类金属采用磁选法很容易分离。黑色金属 回收系统通常要用锤式破碎机，废金属的尺寸可以大如汽车车体、然后将这种废 物分成轻、更两部分。重的部分在磁件传送带上进行分离，利用压块机将废物压 成块，然后再在金属转鼓上将黑色金属与有色金属分开。在工业上，也可在废物 产生地点用目视法和磁选法把黑色金属利有色金属分开并装入各自的料斗．减 少后续处理的工作量。

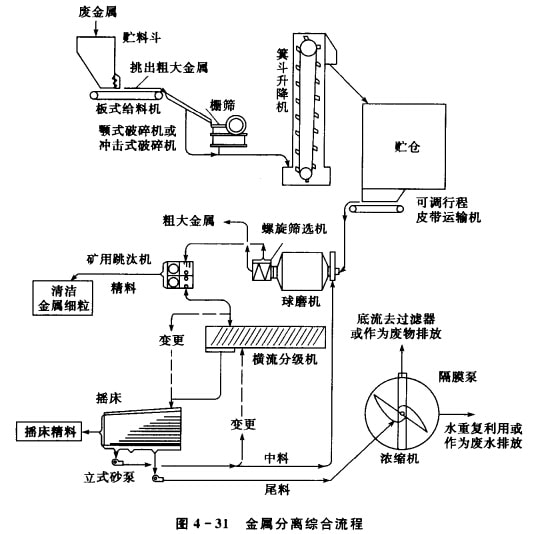

废金属的处理问题常常不容易解决。存在于丁业废物、废渣印冶炼炉副产 品、污泥以及焚烧炉灰中有回收价值的黑色和有色金属。在大多数情况下，往往 呈现成分变化很人的混合物形式，回收利处理这些废物的最实际的方法是进行 一定程度的富案。图4—31成功应用于回收金属合金和黄铜、青铜、铜、铅、锌、 银、金、碳化徒和磨料等有用材料。

在金属分离综合流程中，废物先进入颚式破碎机使尺寸减小，形成较均匀的 颗粒。大块的韧性金属要从颚式破碎机的给料端挑出，或放入冲击式破碎机。 然后物料进人磨碎机粉碎至最终尺寸，并清除其他非金属废物。磨碎一般在球 磨机中进行。球磨机的产品再通过一台螺旋筛选机过筛分级，螺旋筛选机直接 连在球磨机上，与球磨机一起旋转．产品尺寸一般在0.48一0.64cm的范围内。 如果螺旋筛选机筛出的粗产品不干净，还要在跳汰机上去除杂质，跳汰分选的目 的是回收那些在筛选和分级操作中没有收回的细粒产品。由跳汰机排出的细料 可用一台或几台摇床进行处理。
