颚式破碎机，又名老虎口，多作为粗碎或中碎设备。根据颚式破碎机给料口宽度可分为大、中、小三种型式。给料口宽度大于600mm各为大型，给料口宽度为300一600mm者为中型，给料口宽度小于300mm者为小型。生产中给入颚式破碎机的最大给矿块度要比给料口宽度小15％一20％。

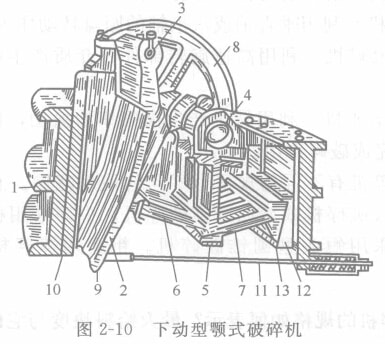

颚式破碎机的结构如图2-10所示。
它是由下列主要部件构成：固定颚板又是机架的前壁1，悬挂在轴3上的可动颚板2，偏心软4，垂直连杆5，肘板6及7，传动飞轮8，两颚板上的衬板9、10，带有弹簧的拉杆11，肘板座12，调节块13。
颚式破碎机的工作原理：电动机通过皮带使偏心软旋转时，垂直连杆即向上向下运动，当垂直连杆向上时，带动两块肘板逐渐伸平，肘板6迫使可动颚板向固定颚板推进，破碎腔(即由固定颚板和动颚板组成的空间)巾的矿石受到挤压、劈裂、折屈作用而破碎。正直连杆向下运动，肘板和可动颚板借弹簧和拉杆之力间后退，此时排矿口增大，被破碎的矿石由此排出。可见颚式破碎机是间断破碎矿石的。偏心轴每转一转只有半个周期用于破碎，其后半个周期用于排矿。所以它与其他连续破碎机械相比，功耗较大，机械效率较低。
粗碎圆锥破碎机，又叫旋回破碎机。它可以破碎300-1200mm的矿石，排矿口宽度为75-220mm。

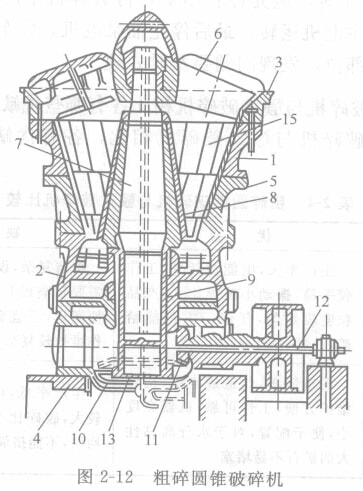

粗碎圆锥破碎机(旋回破碎机)的剖面图如图2—12所示。
图中1是不功锥体的上部，其下部5则直接安装在机座2上。3是给矿斗，4是基座板。7是竖轴，可动锥体8即固着于竖轴7上，竖轴的顶端通过压紧螺帽悬挂在横梁6上。12是传动轴，13是止推轴承，9是偏心套筒，其上安装有伞齿轮10并与安装在传动铀12上面的伞齿轮11互相咬合。通过这一对伞齿轮使可动锥体绕垂直方向作旋回运动，从而将物料破碎。
物料从上方给入破碎机中，功锥体与不动锥体之间即形成一个环状破碎腔。此破碎肿类似一个倒立的锥体，即破碎腔的上部(给料口)直径大，下部(排料口)的直径小。通常给入的物料尺寸应比给料口的尺寸（即动锥体与不动锥体之间的水平距离）小20%-25%。
粗碎圆锥破碎机与颚式破碎机相比，各有优缺点。
粗碎圆锥破碎机优点：生产率大，电能消耗少，工作较平稳，振动小，破碎比大，产品粒度较均匀，任何一方都能给矿，并可挤满给矿。缺点：构造复杂，设备费用大，机身高，需要叫高的厂房，极其笨重，不便搬运，不宜破碎粘性矿石，操作维护较复杂。
颚式破碎机优点：构造简单，制造成本低，检修维护方便，工作可靠，机器高度小，便于配置，对于水分高黏性大的矿石不易堵塞。缺点：生产率低，电能消耗大，振动较大，破碎比小，产品粒度不够均匀，不能挤满给矿。
在选择粗碎设备时，要根据不同情况进行全面的分析比较。一般大型选矿厂多用粗碎圆锥破碎机。中、小型选矿厂，尤其是处理黏性物料时，宜选用颚式破碎机。通常对破碎机的选择都先要经过计算及技术经济比较后，才能确定。
