浅谈一下颚式破碎机的轨迹和腔型

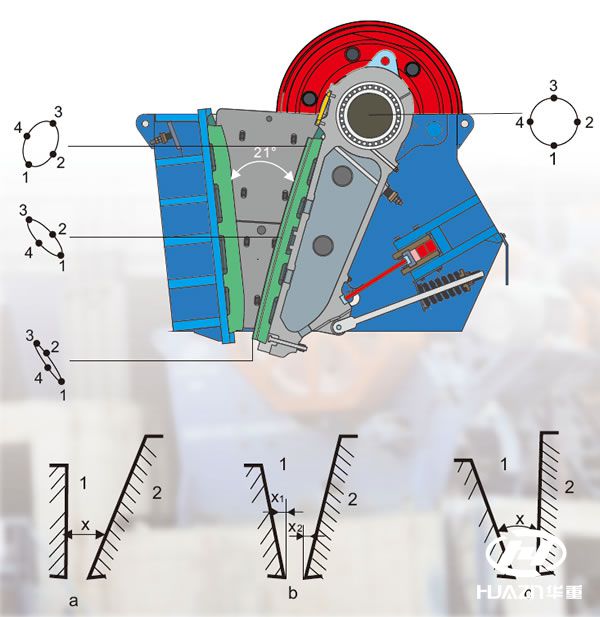

　　颚破动颚的运动轨迹，如下图所示，活动颚板在运动过程中，其表面每个点都画出了一个椭圆，顺序是从1-2-3-4运动，可以简单认为从1到3是动颚挤压物料破碎过程，从3到1是动颚回程落料过程，在位置3时，动颚有向下的运动趋势，能够促进物料下落，这一点也是为什么说复摆颚破产量高的原因。动颚板运动的椭圆轨迹，可以近似看做是水平行程和垂直行程的矢量和，对破碎有效的是水平行程，垂直行程更多的是加速了颚板的磨损。



　　颚破常见的腔型如下图所示，破碎腔型根据固定颚板和活动颚板的布置形式，分为3种结构，“a”结构固定颚板垂直，“b”结构固定颚板向左倾斜一定角度，“c”结构活动颚板垂直，其中“b”结构是目前最被认同，性能最佳的“V”腔型，相对于“a”结构，“b”结构活动颚板的运动轨迹所产生的水平行程（有效行程）更大，同样时间内破碎的物料更多，产量就更高，“c”结构由于固定颚板倾角过大，物料破碎后，在活动颚板的摆动下，落料不畅影响产量。大华重机目前的高端JC颚破全部采用“V”腔型设计，目前已投产应用的最大型号是JC210(2100X1600）颚破，最大产量1500t/h。




　　影响颚破性能产量的因素有很多，像破碎腔的啮角，传动角，主轴偏心量等因素，这些因素共同组合在一起，相互作用相互影响，当达到一个最佳的平衡状态时，就能形成一个最优的结果。



　　JC系列颚式破碎机



　　最大给料粒度：430~1360mm  生产能力：50~1500t/h



　　JC系列颚式破碎机从结构、选材、工艺、装配等多方面优化设计制造的新型欧版颚式破碎机，其结构独特、性能优越，是各种坚硬和强磨蚀性岩石矿物破碎的优选设备，该颚破也可根据客户的需要采用模块化无焊接分体式机架结构，从而满足不同的工况条件。适用于河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等物料。广泛用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门。
