自定中心筛简介

自定中心筛的型号为SZZ，按筛面面积有各种规格，每种规格筛子又分为单层筛网与双层筛网两种。一般均系吊式筛，但也有座式筛。

自定中心振动筛可供冶金、化工、建材、煤炭等工业部门作中、细粒物料的筛分之用。

一、自定中心振动筛的构造

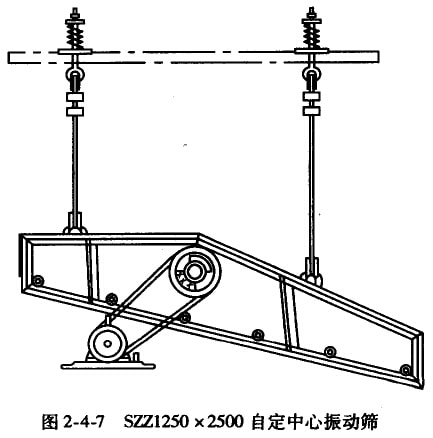

图2-4-7所示为国产阳SZZ1250×2500自定中心振动筛的外形图。主要由筛箱、振动器、弹簧等部分组成。筛箱用钢板和钢管焊接而成，筛网用角钢压板压紧在筛箱上。在振动器的主轴上，除中间部分制出偏心外在轴的两端并装有可调节配重的皮带轮和飞轮。电动机通过三角皮带带动振动器，振动器的偏心效应与惯性振动筛的情况相同，使整个筛子产生振动。弹簧是支持筛箱用的，同时也减轻丁筛子在运转时传给基础的动力。

二、自定中心振动筛的工作原理

自定中心振动筛与惯性振动筛的主要区别在于，惯性振动筛的传动轴与皮带轮是同心安装的，而自定中心振动筛的皮带轮与传功袖不同心。下面将两种不同的结构作一比较。

惯性振动筛在工作过程中，当皮带轮和传动轴的中心线做圆周运动时，筛子随之以振幅A为半径做圆周运动，但装于电动机上的小皮带轮中心的位置是不变的，因此大小两皮带轮中心距将随时改变，引起皮带时松时紧，皮带易疲劳断裂，而且这种振动作用也影响电动机的使用寿命。为了克服这一缺点，出现自定中心振动筛。

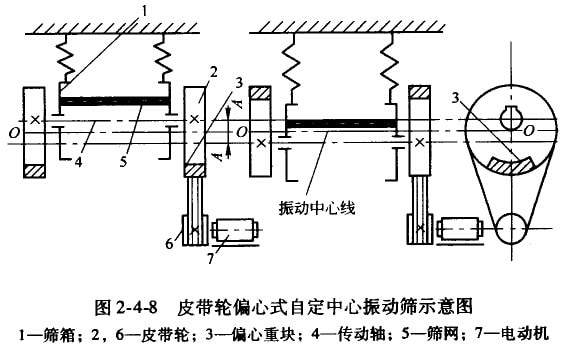

自定中心振动筛的结构如图2-4-8所示，与惯性振动筛相比较，不同的只是传动轴4与皮带轮2相联接时，在皮带轮上所开的轴孔的中心与皮带轮几何中心不同心，而是向偏心重块3所在位置的对方，偏离皮带轮几何中心一个偏心距A。A为振动筛的振幅。因此，当偏心重块3在下方时，筛箱1及传动铀4的中心线在振动中心线O-O之上，距离为A。同样由于轴孔在皮带轮上是偏心的，因此，仍然使得皮带轮2之中心与振动中心线O-O相重合。所以不管筛箱1和传动轴4在运动中处于任何位置，皮带轮2之中心O总是保持与振动中心线相重合，因而空间位置不变，即实现皮带轮自定中心。大小两皮带轮的中心距保持不变，消除皮带时紧时松现象。

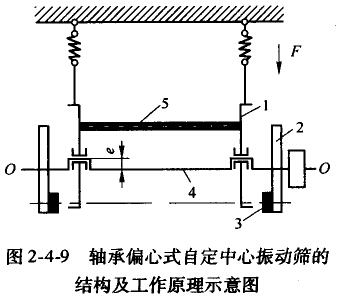

此外，还有一种轴承伯心式自定中心振动筛，图2-4-9是它的示意图。图中表明，由于轴承与轴的中心线偏离距离A(约等于振幅)，在振动中偏心铀颈虽有向上或向下的位移，但皮带轮相接文的位置却是不变的。

三、自定中心振动筛的性能与用途

由前面的叙述可知，自定中心振动筛实质上与惯性振动筛相同，其区别仅仅是采用上述两种措施，使振动中心线不发生位移，因而两者的性能和用途基本上一样。

自定中心振动筛的振动中心线有时也会发生位移。正像公式(3-4-5)表示的，如果偏心重块的质量(q)过小，参加振动的总质量(Q)不变，则筛箱将以半径小于振幅A的圆形轨迹回转；如果偏心重块过重，筛箱的回转半径就大于皮带轮的偏心距A。在上述两种情况下，皮带轮中心线也将发生圆周运动。但是，如果偏心重块的质量变化不大，皮带轮巾心线作直径很小的圆运动，由于变化很微小，不会对电动机的挠性传动有什么影响。根据这一点可以认为，自定中心振动筛的偏心重块的质量并不需要十分精确的选择。

自定中心振动筛的优点是在电机的稳定方面有很大的改善，所以筛子的振幅可以比惯性振动筛的稍大一些。筛分效率较高，一般可以达到80％以上。但是，在操作中，也和惯性振动筛一样，表现极为明显的是筛子的振幅变化无常。当筛子负荷过大时，它的振幅很小，不能把筛网上的矿石全部抖动起来，因而筛分效率显著下降。当筛子负荷很小时，它的振幅就急刷增大，矿石抖动得太厉害，很快就跳高筛面，筛分时间短，筛分效率也就降低。因此，使用这种筛子时，给矿量也不宜波动太大。由于这一缺点，这种结构形式的自定中心振动筛，也只适宜于均匀给矿的中、细粒物料的筛分。
