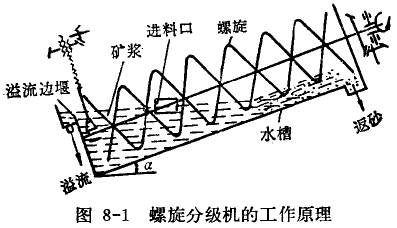

螺旋分级机(图8-1)通常是由以下几部分组戊：半圆形的水槽；作为排矿机构的螺旋装置；支承螺旋轴的上、下轴承部；螺旋轴的传动装置和螺旋轴的升降机构。
经过细磨的矿浆从进料口给入水槽，倾斜安装的水槽下瑞为矿浆分级沉降区，螺旋低速回转，搅拌矿浆，使大部分轻细颗粒悬浮于上面，流到溢流边堰处溢出，成为溢流，进人下一道选矿工序，粗重颗粒沉降于槽底，成为矿砂(粗砂)，由螺旋输送到排矿口排出。如分级机与脚矿帆组成闭路，则粗砂经溜槽进入磨矿机再磨。
螺旋分级机按其螺旋轴的数目可分为单螺旋和双螺旋分级机；按其溢流堰的高度又可分为高堰式、沉没式和低堰式三种。
高堰式螺旋分级机溢流堰的位置高于螺旋轴下端的轴承中心，但低于溢流端螺旋的上缘。这种分级机具有一定的沉降区域，适用于粗粒度的分级，可以获得大于100网目的溢流粒度。
沉没式螺旋分级机溢流端的整个螺旋都浸没在沉降区的被面下，其沉降区具有较大的面积和深度，适用于细粒度的分级，可以获得小于100网目的溢流粒度。
低堰式螺旋分级机溢流堰低于溢流端轴承的中心。因此，沉降区的面积小，溢流生产能力低。这种分级机一般不用于分级处理，而是用来冲洗矿砂进行脱泥。
螺旋分级机的规格用螺旋直径来表示。

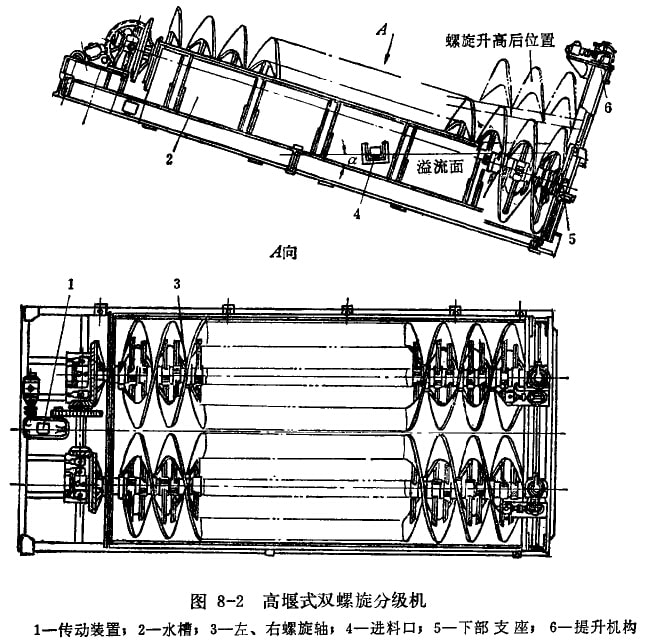

图8-2为高堰式双螺旋分级机的结构图。半圆形水槽2通常用钢板和型钢焊成，其侧壁没有进料口。返砂口介槽体上端的下部。为了在必要时能排出砂浆，水槽下部没有放水阀，正常工作时关闭。
水槽内装有带左右螺旋叶片的纵向空心轴3。空心轴上以卡箍方式装有与螺旋导角相适应的支架板，用来连接螺旋叶片，螺旋多数采用双头等螺距螺旋。在叶片边缘上装有耐磨衬铁(一殷用中锰球墨铸铁)。螺旋的作用是搅拌矿浆和把沉降于槽底的粗砂运向上断排出，溢流从溢流堰排出。
空心轴一般采用无缝钢管或用长钢板卷成螺线形焊接。空心轴的两端焊有轴颈，上端支承在可转动的十字形轴头内，下端支承在下部支座中。

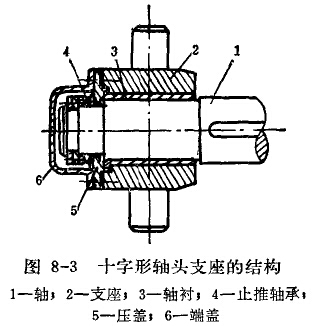

十字形轴头支座的结构如图8-3所示。支座两侧的轴头支承在传动架上。这种装置可以满足螺旋轴在作旋转运动的同时，又可作升降运动。

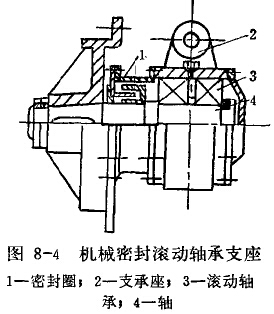

下部支座长期沉没在矿浆中，因而轴承的密封装置是保证设备正常运转的关键问题。目前，常用的下部轴承的密封装置有三种，即机械密封滚动轴承支座(图8-4)、压力水封树脂瓦滑动轴承支座(图8-5)及压力水封橡胶轴衬(一船用皮带机废肢带组叠而成)。这些结构型式的密封性均不够理想，最近，在机械密封滚动轴承支座的基础上，用手动干油泵注入高压油，寿命可达1年左右，其结构如图8-6所示。
螺旋轴内传动装置带动旋转。传动装置安装征机器酌上端，它由电动机、减速器、圆柱齿轮和圆锥齿轮传动副等组成。
为了避免机器再启动时由于沉砂压住而造成机器过载，螺旋分级机设有螺旋轴的升降机构。它的作用是在停车时将螺旋轴提起和在工作时调节螺旋负荷的大小。螺旋轴的升降是由电动机通过减速机和一对圆锥齿轮带动丝杆而实现的。
