格子型球磨机的构造及与溢流型球磨机性能和用途的比较

格子型球磨机

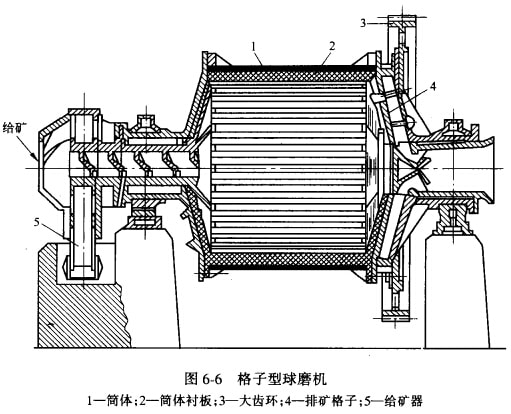

格子型球磨机的构造如图6-6所示。除排矿端安装有排矿格子板外,其他都和溢流型球磨机相似。格子型球磨机的排矿端盖及格子板构造如图6-7所示。

在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将端盖分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上,然后将格子板安装在由簸箕衬板所形成 的每个扇形室上。格子衬板有两种结构形式：一种是由两块合成一组，由楔铁压紧，楔铁则用螺 钉穿过筋条固紧在端盖上，中心部分用中心衬板止口托住，以免它们倾斜和脱落;另一种是把两 块合成一块，直接用螺钉固定。中心衬板是星形的,它由两块组成，用螺钉固定在筋条上。

格子衬板上的孔是倾斜排列的,孔的宽度向排矿端逐渐扩大,可以防止矿浆倒流和粗粒堵塞。矿浆在排矿端下部通过格子衬板上的孔隙流人扇形室，然后随筒体转到上部并沿孔道排出。中空轴颈内镶有耐磨内套，且一端制成喇叭形叶片，以便于引导矿浆顺叶片流出磨机。由于这种 磨矿机矿浆是通过格子板排矿装置排出，因此称为格子型球磨机。

格子型球磨机与溢流型球磨机的性能和用途比较

溢流型球磨机的磨碎产物是经排矿中空轴颈自由溢出。为此,筒体内矿浆的水平必须髙于排矿轴颈最低母线的水平，故有时又称为髙矿浆液面磨矿机。排料不如格子型球磨顺畅，有时造成已达到磨矿细度的矿粒不能及时排出而继续遭到钢球的冲击、研磨作用，导致磨矿机生产率不 髙和产品出现"过粉碎"现象。但溢流型球磨机的构造简单，操作维护方便，而且产品较细，常用 于细磨矿，即磨矿细度小于0.2 _的情况或者两段连续磨矿的第二段。

格子型球磨机的磨碎产物是由排矿格子板排出，具有强迫排矿作用，排矿速度快，排矿端的矿浆面水平低于排矿轴颈的最低母线水平故称为低水平排矿。磨机内从给料端到排料端矿浆面 有髙差，矿浆通过磨机的速度加快，使已磨细的矿粒能及时排出。因此，密度较大的矿物不致在球磨机内集中，"过粉碎"比溢流型球磨机轻，磨矿速度加快。同时，由于格子型球磨机内储存的矿浆较少，且有格子板阻拦，因此，可多装球，便于装小球。当钢球落下时，受矿浆阻力使打击效果减弱的作用也较轻，这些原因使它的生产率和效率比溢流型球磨机髙（大约高10%～25%)， 产品粒度粗，不易产生过粉碎。但格子型球磨机构造复杂，质量较大，功率消耗大，由于生产率高，故按单位电耗的比生产率仍比溢流型高。在选矿厂广泛采用格子型球磨机进行粗磨矿(产品 粒度大于0.2 _),或者两段连续磨矿的第一段。
