辊式破碎机的工作原理与构造

一、辊式破碎机的工作原理

以图5-2所示的双辊破碎机为例来介绍其工作原理。辊子2支承在固定轴承4上，辊子1支承在活动轴承5上。活动轴承5借助弹簧6推向左方的挡块位置处。两辊子由电动机带动相向转动，物料经给料箱给入两辊子之间。物料由于受辊子与物料之间摩擦力作用，而被带入两个辊子之间的破碎腔内，受挤压破碎后，自下部排出。两辊子之间的最小间隙称为排料门宽度，破碎产品的粒度即由它的大小来决定。

活动轴承5沿水平方向可以移动，当非破碎构进入破碎腔时，辊子受力突增，辊子1和活动轴承5压迫弹簧6向有移动，使排料N间隙增加，非破碎物排出机外，从而防八破碎机的轴承等机件受到损坏。因此，它是破碎机的保险装置。活动轴承5在弹簧力的作用下，向左方推进至挡块位置。当排料口宽度需要调节时，可以改变挡块位置，因而，它也是机器的调节装置。

单辊破碎机是在辊子与装在辊子对面的绞接衬板之间进行破碎工作的。衬板可以是光面的、带沟槽的或是带齿的．而辊子表面必须是带齿的。由于衬板是绞接的，其角度位置可以调整，从而可改变衬板与辊子之间的距离。衬板由弹簧支承。当非破碎物进入破碎腔时，衬板向后退让，排出非破碎物，因而也起破碎机的保险装置作用。

二、辊式破碎机的构造

(1)单辊破碎机的构造

单辊破碎机又称颚辊破碎机，构造如图5—3所示。单辊破碎机是由一个转动的辊子1和一块齿板2组成。破碎机的辊子1表面镶有许多牙齿，以增加啮入料块的尺寸，牙齿磨损后，可以拆下更换新的。与辊子构成破碎腔的齿板2和颐式破碎机的动颚相似，其上端悬挂在心轴3上，下端支承在和保险弹簧5相联接的支承座4上。当掉入非破碎物时，齿板挤压支承座，支承座再通过螺杆、螺帽和压板继续压缩弹簧而增大排料门，使非破碎物排出去。非破碎物排出后，借助弹簧的作用，使徘料n又恢复到原来的大小。辊子轴的两端支承在装于机座6两侧壁内的滑动轴承上，电机通过三角皮带和一对齿轮带动辊子转动。破碎机的传动拍轴承和传动齿轮采用稀油润滑，辊子铀和心铀轴承采用半自动干泊集中润滑。

单辊破碎机的优点，在于较小直径的辊子能处理较大块的物料，并有较大粉碎度，产品粒度也比较均匀。这是大型双辊破碎机所不能做到的。

单辊破碎机宜用来破碎中硬或松软的物料，例如石灰石，硬质憨土及煤块等。当物料比较黏湿时，它的破碎效果比使用领式破碎机和圆锥破碎机都好，特别是对于破碎片状部土物料，与颚式破碎机或圆锥破碎机相比．在性能与机体紧凑方面均有优越之处。

(2)双辊破碎机的构造

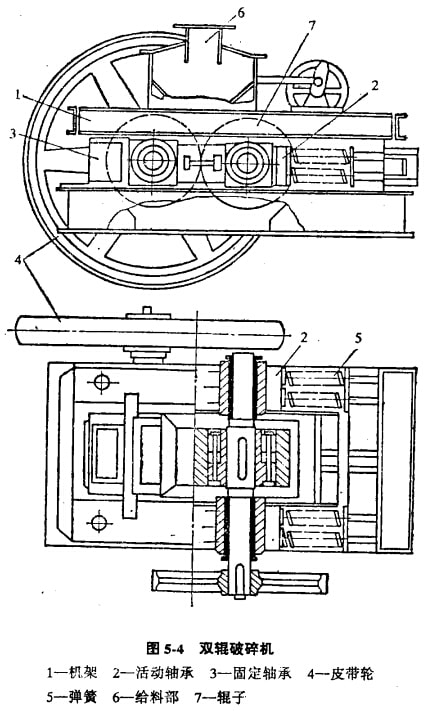

常用的一种辊子破碎机是双辊破碎机，它的构造如图5-4所示。它由机架、一对辊子、三角度带传动装置和弹簧保险装谨等之要部件组成。两台电机通过皮带轮4传动，带动两辊子7相向转动。一个辊子的油文求在与机架固定在一起的固定轴承3上，另一个辊子的轴支承在活动轴承2上。活动轴承2可以沿机架寻轨水平移动，使两辊子间的排料口宽度在必要时可以增大，将非破碎物排出机外。

活动轴承2借助弹簧5的压力推向左方，在正常破碎状态下．弹簧力足以克服破碎物料所需要的破碎力。机架与活动轴承之间安放厚度不同的垫片，改变垫片的数目就可以调节两辊子间的排料口宽度。每个弹簧的另一端，支承在活动铀承座上，而活动轴承应又通过专用螺母与卡在机架上的螺柱联接，扭转螺柱，可以使与活动轴承座固定在一起的专用螺母前进或后退，可以调节弹簧力的大小，以适应各种物料性质的要求。

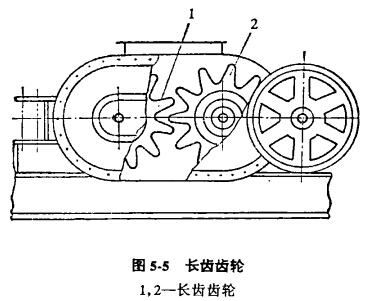

图5-4所示双辊破碎机的每个辊子都由单独的电机带动。也有使用一台电机通过皮带传动带动固定辊子，固定辊子袖的另一端装有齿轮，通过齿轮带动活动辊子。由于物料性质的变化使活动辊子左右移动，所以齿轮齿高必须增加，以防啮合脱离。双辊破碎机采用的长齿齿轮传动如图5-5所示。它的特点是允许运转中改变中心距而不破坏啮合特性。

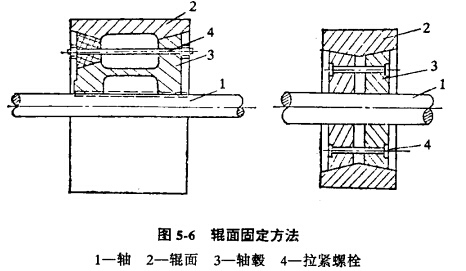

辊式破碎机的辊子由辊面、轴毅、锥形孤铁、主轴等主要部件组成。轴鼓心部用镕与主轴连接，外表面呈锥形，与辊面的钱孔配合。利用三块锥面弧铁、螺杆、螺帽等零件，使辊面与轴教紧紧地结合在一起。辊面用高锰钢，镍硬白口铸铁、高银白口铸铁等材料制造。图5-6是一种辊面与轴毅固定方法的示意图。

双辊破碎机的辊面可以是光面的，也可以是带齿的。光面的适用于破碎坚硬的、磨蚀性强的物料。这种辐面的蹭损低。带齿的辊面可以放物料性质设计出各种齿形和牙齿的布置方式，破碎的效果较好，但易十磨损，破碎磨蚀性强的物料不适用。

(3)四辊破碎机的构造

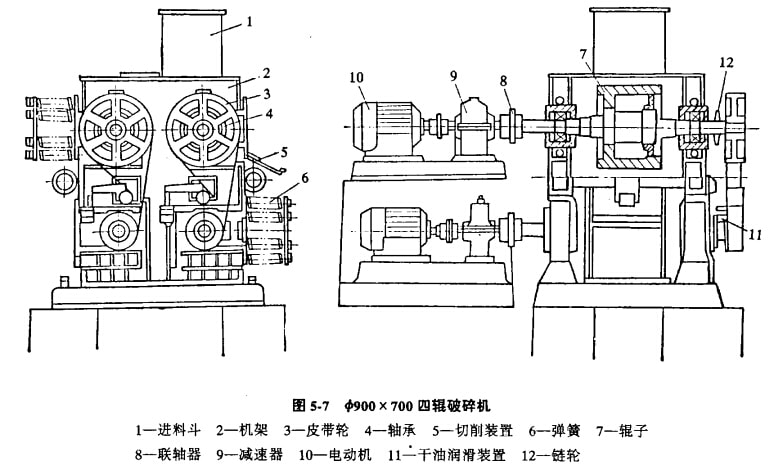

四辊破碎机实质上是由两台规格相同的双辊破碎机里叠组成的。图5-7是φ900x700四辊破碎机结构。从辊子7的构造和弹簧保险装置6上看，它与对辊机没有什么区别。但是，它的辊子轴是支承在自动调心滑动轴承4上；它的传动装置是由两台电机10、两台减速机9、两套皮带轮3传动组成的。

电机10通过减速器9和联轴器8带动辊子转动，其中一台电机带动右上方的辊子，另一台电机带动左厂方的辊子。而每个辊子主轴的另一端装有皮带轮。有上辊子的皮带轮带动右下辊子的皮带轮，使有厂辊子转动；左下辊子的皮带轮，带动左上辊子的皮带轮，使左—l：辊子转动。由于活动轴承运动的方向垂直于皮带传动的方向，活动轴承移动时皮带的张力变化不大。物料经过上、下两套辊子破碎后，自下方排出机外。

四辊破碎机本身带有两套车削辊皮的切削装置5。当辊面磨损出现沟槽、凹坑后，不必拆卸辊皮就可直接利用切削装置对辊子进行修整，以保证辊皮表面光整，减少许多停车时间，提高了设备运转率。

车削辊皮时，将辊子的防护罩取下，将切削装置安装在走刀架上，再将皮带及张紧轮取下，把链子挂到链轮12上，并将上主动辊电机变为低速旋转，停止下主动辊电机。利用上主动辊电机传动，先车削成对角线的两个主动辊皮，然后将切削装置再重新装在定刀架的另一面，将电机反转，再车削成对角线位置的两个被动辊辊皮。
