立式搅拌磨机的构造

一、湿式立式搅拌磨机的构造

湿式立式搅拌磨机的构造如图11-4所示。它由垂直不动的筒体1、悬垂在筒体中心的螺旋轴2、联轴器3、锥齿轮减速器4、圆柱齿轮减速器5、大皮带轮6、小皮带轮7、异步电机8、旋流器9和砂泵11等组成。在筒体I内充填粉磨介质，筒体内的螺旋轴2由电机遇过皮带轮、减速器和联铀器的带动而旋转。由于螺旋抽的旋转，使粉磨介质沿螺旋面上升并作不规则地翻滚运动，因筒体内壁与螺旋轴之间有间隙，粉磨介质上升到一定高度后离开螺旋面，在重力作用下粉磨介质沿筒体内壁下降，然后再沿螺旋面上升，在如此上下循环的往返过程中，将加入筒内的物料，由粉磨介质相互之间的冲击、挤压和剪切作用而磨细。磨细的物料从筒体上部出口溢流进入水力分级装置旋流器2进行分级，校流器的溢流即为粉磨产品，而粗粒产品沉向旋流器下部，通过管道10进入砂泵lI，再返回筒体内进行循环粉磨。

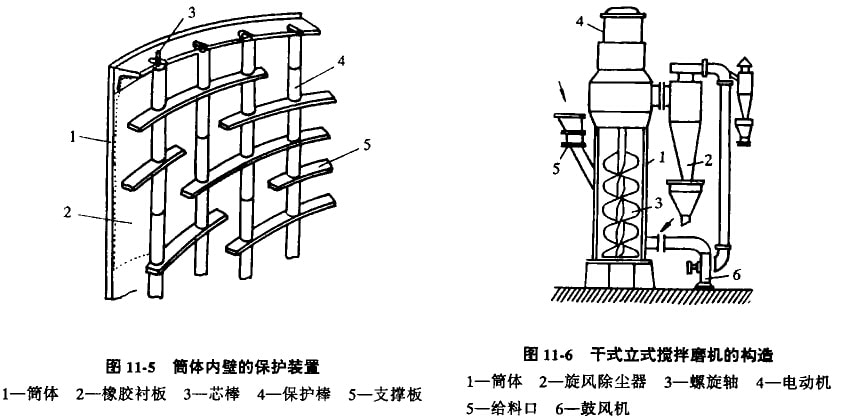

筒体是用钢板制成的，为了保护筒体内壁，在内壁上施以如图11-5所示的保护装置。

二、干式立式损拌磨机的构造

干式立式搅拌磨机的构造如图11-6所示。干式立式搅拌磨机与湿式立式搅拌磨机，最大的不同在于分级部分。

干式立式搅拌磨机由筒体1、收集产品的旋风除尘器2、螺旋轴3、电动机4、给料口5和鼓风机6等组成。筒体1内充填粉磨介质，筒体1内的螺旋铀3由其上部的电动机4带动而旋转，使筒内粉磨介质产生上下的循环运动。此时，由给料口5给入物料进行粉磨，被粉磨好的产品由鼓风机6吹向筒体1的上部排出，由旋风除尘器加以回收。空气则再由鼓风机吸入并送入衙内，构成筒体和旋风除尘器之间的循环。加压的空气由旋风除尘器和鼓风机中的送风管放出。

三、立式搅拌磨机筒内介质的运动特性

粉磨介质的运动状态决定着它的施力方式及由此而形成的粉碎力场的强度，因而决定着粉磨效率。在立式搅拌磨机中，介质的运动状态完全不同于旋转筒式磨机，而形成独特的运动状态。

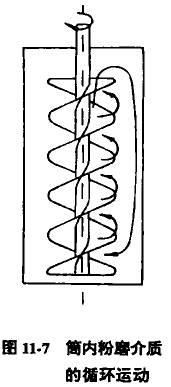

(1)介质的垂直循环运动

由于螺旋轴的旋转，螺旋叶片区内的介质沿叶片斜面向上运动，直至叶片顶部，又由于螺旋叶片产生的离心力将运动到顶部的粉磨介质推向筒壁与螺旋叶片外绿形成的环形区，粉磨介质在环形区内向下运动，运动到筒底后再进入螺旋，沿螺旋叶片斜面向上运动，这样便形成了自内向上、自外向下的垂直循环运动。

(2)介质的切向螺旋线运动

叶片区内粉磨介质沿螺旋叶片斜面上升过程中、在切向方向呈螺旋线运动，且有内向外的径向移动。

(3)介质的径向速度差

在叶片区内的粉磨介质，由于所处的半径和径向倾角不同，其切线速度亦不同，切线速度随回转半径的增大而增大。在环形区内的粉磨介质，由于叶片旋转产生的离心力自内向外传递，因粉磨介质的阻力降低了离心力的传递，速度逐渐减慢，这样两个区内的粉磨介质在径向均存在速度差，且两区速度差的方向相反。

综上所述，在立式搅拌磨机中，粉磨介质的运动状态主要取决于螺旋轴的转速和介质充填率的选取。
