惯性振动筛的设计步骤

设计振动筛时，首先须知下述资料：物料的处理量，物料的物理性质和粒度组成，筛分的方式（脱水、脱介、分级）和分级的粒度，其它特殊要求（准许占地面积、准许安装 高度、准许动负荷等）。然后按以下步骤设计：

(1)根据机器的用途选定采用单轴振动筛或双轴振动筛。分级一般用单轴振动筛， 脱水、脱介一般用双轴振动筛。

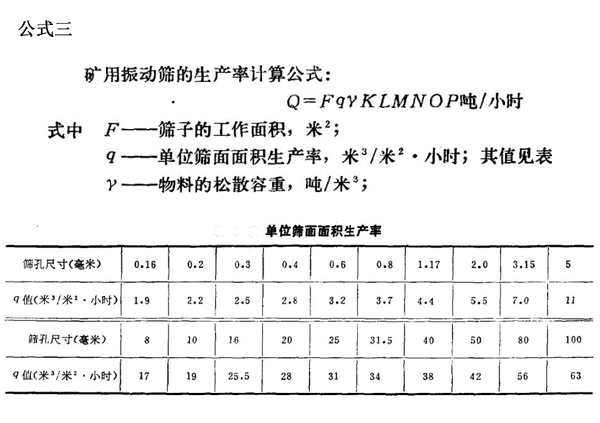

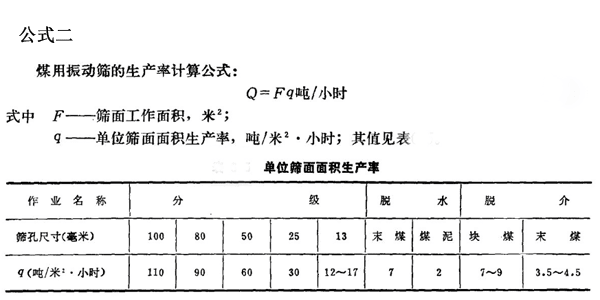

(2)根据给定的生产率，要求的筛分效率和物料的筛分特性，按公式二或公式三计算出需要的筛面面积，分配筛面的长度和宽度。

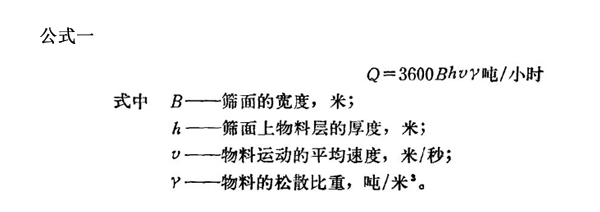

(3)按物料的跳动状态选定抛射强度Kv值，然后选择计算振幅爿、振动次数n、 筛面倾角a、振动方向角卢和物料运动速度等工艺参数，并按公式一验算生产率。

(4)估计振动筛的重量：

中小型肇轴振动筛：0.5吨／米2筛而；

中小型双轴振动筛：0.6吨／米2筛而；

大型单轴振动筛： 0.6吨／米2筛面；

大型双轴振动筛： 0.7吨／米2筛面。

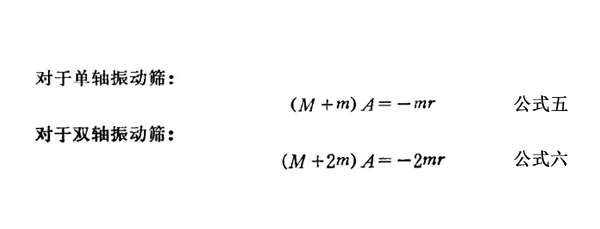

然后按公式五或公式六计算振动器的偏心质量并分配之。

(5)根据技术先进性、经济合理性和使用可靠性的要求，选择筛框、筛面、振动器、传动装置的结构。初算轴承、轴及传动装置的零件强度和电动机功率，画出部件装配图和零件图。

(6)精确计算筛箱、振动器的重量和重心。精确校核振动器的偏心重量。精确计算轴承、轴及传动装置的零件强度和电动机功率。

(7)按公式三或公式四计算隔振弹簧的刚度，然后按最恶劣的工作条件选择弹簧的许用应力来计算弹簧。

(8)布置筛箱、振动器和隔振弹簧的相互位置。单轴振动筛的振动器旋转轴的中心 一般是通过筛箱重心，这样可使激振力的作用线通过筛箱重心，从而使筛箱各点的运动轨 迹接近相同。若由于结构限制，单轴振动筛的振动器可布置在筛箱重心的上方。

双轴振动筛振动器的安装位置应使激振力的作用线通过筛籍和振动器的总重心。

隔振弹簧应等距离布置在总重心两边，但不可太靠近两端，以减小侧板压力。

(9)画出总图。
