选矿专业常用的几种工艺流程图

选矿专业常用线和图表示矿石连续加工的工艺过程，这种图称为工艺流程图。常用的工艺流程图有：原则流程图；线流程图；数质量流程图；矿桨流程图；机械流程图等。

(1)选矿工艺流程图-原则流程图

只表示出流程中各类作业，而不表示各作业的细节，称为原则流程图，如图1-2所示。此种图表示的是工艺流程的梗概，便于粗略了解和记忆。

(2)选矿工艺流程图-线流程图

用两道横线(上一条为粗实线，下一条为细实线)表示各作业(碎矿、破碎与磨矿也可用圆圈表示)，用细线表示物料流向，绘出的流程图称为线流程图。它表示了流程各作业的细节，即矿石加工的全部过程，如图1-3所示。

(3)选矿工艺流程图-数质量流程图

如果在线流程固上把包括原矿和中间产物在内的各产物的产率、矿量品位和回收率等数量和质量指标均标出来，同时把各设备的型号规格和主要作业参数也标出来，则称为数质量流程图，如图1-4所示。数质量流程图必须通过流程考查才能得到。它是评价和指导生产不可缺少的重要依据。

(4)选矿工艺流程图-矿浆流程图

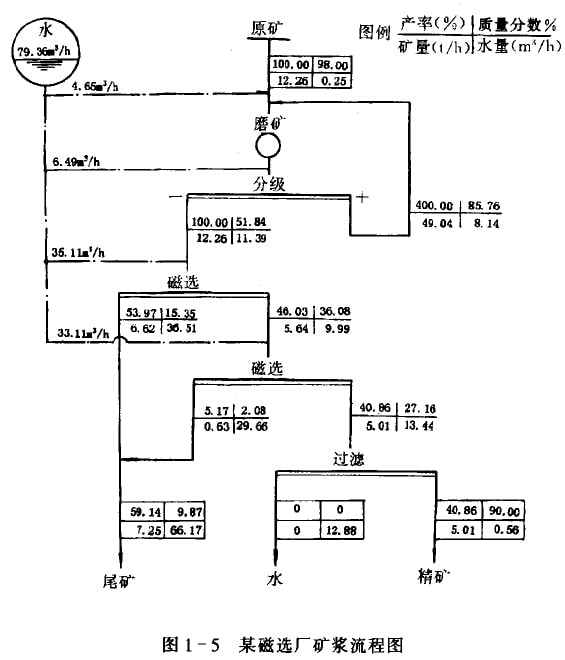

如果在线流程因上把各产物(包括原矿和中间产物)的矿量、质量分数、水量和各作业的补加水量均标出来，则称为矿浆流程图，如图1-5所示。通过此图可了解各作业及产物的质量分数和耗水量，也是指导生产的依据之一。

(5)选矿工艺流程图-机械流程图

也叫做机械联系团或设备形象联系图，该图用租实线画出设备或设施的形象，用带箭头的细实线表示物料流向，如图1-6所示。它直观地显示出了各设备之间的联系和物料的走向。
