剪切式破碎机简介

剪切式破碎机无疑是以剪切破碎作用为主的破碎机，安装有同定刃和可动力刃，可动刃又分为往复刃和回转刃。通过固定刃和可动刃之间的啮合作用，将固体废物破碎成适宜的形状和尺寸。剪切式破僻机特别适合破碎低二氧化硅含量的松散物料。

最简单的剪切式破碎机类型就像一织成立线状安装在枢轴上的剪刀一样。它们都向上开口。另外一种是在转子上布置刀片，可以是旋转刀片与定子刀片组合，也可以是反向旋转的刀片组合。两种情况下，都必须有机械措施阻止在万一发生堵塞时所可能造成的损害。通常由一负荷传感器检测超压与否，必要时使刀片自动反转。剪切式破碎饥属于低速破碎机，转速一般为20-60r／min。

不管物料是软是硬，有无弹性，破碎总是发生在切割边之间。刀片宽度或旋转剪切破碎机的齿面宽度(约为0.1mm)决定了物料尺寸减小的程度。若物料新附于刀片上时，破碎不能充分址行。为了确保纺织品类或固体废物市体积庞大的废物能快速供料，可以使用水压等方法，将其强制供向切割区域。实践经验表明，最好在剪切破碎机运行前，人工去除坚硬的大块物体如金属块、轮胎反其他不可破碎物，这样可行效确保系统正常运行。

目前广泛使用的剪切破碎机主要有冯·罗尔(Von Roll)型往复剪切式破碎机、林德曼(Linclemann)型剪切式破碎机从旋转剪切式破碎机等。

1．冯·罗尔(Von Roll)型往复剪切式破碎机

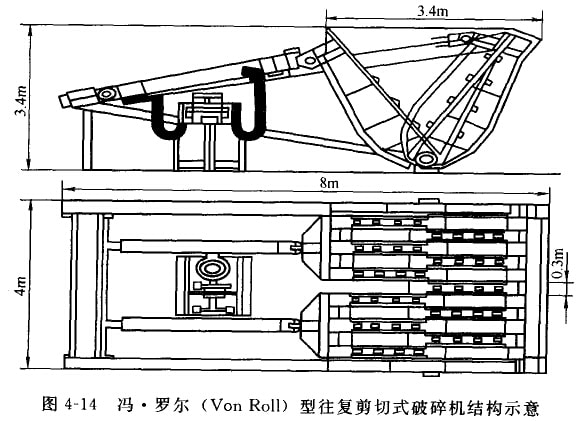

图4-14所示为冯·罗尔(Von Roll)型住复剪切式破碎机结构示意。固定刃和活动刃交错排列，通过下端活动铰轴连接，尤似一把无柄剪刀。当呈开口状态时，从侧面看固定刃和活动刃呈V字形。固体废物由上端给入，通过液爪装置缓缓将活动刃推向固定刃，当v字形闭合时，废物被挤压破碎，虽然驱动速度慢，但驱动力很大。当破碎阻力超过最大值时，破碎机自然开底，避免损坏刀具。

该机由7片固定刃和6片活动刃构成，宽度为30mm。由特殊钢制成，磨损后可以更换。液压油泵最高压力为130kgf／cm2。，马达为37kw，电压220v，处理量80-150m3／h(围废物种类而异)，可将厚皮200mm的普通钢板剪至30mm，适用于松散的片、条状废物的破碎。

2．林德曼(Linclemann)型剪切式破碎机

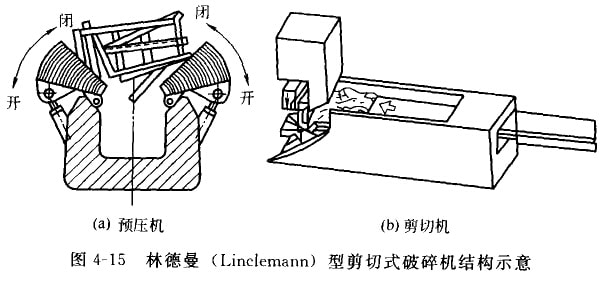

图4-15所示为林德曼(Linclemann)型剪切式破肿机结构示意。该机分为预备压缩机和剪切机两部分。固体废物送入后失压缩，再剪切。预备压缩机通过一对钳形压块开闭将固体废物压缩。压块一端固定在机座上，另一端由液压杆推进或拉回。剪切机由送料器、压紧器和剪切刀片组成。送料将固体废物每向前推进一次，压块即将废物压紧定位，剪刀从上往下将废物剪断，如此往返工作。

3. 旋转式剪切破碎机

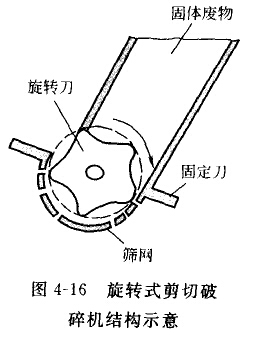

图4-16所示为旋转式剪切破碎机结构示意。它内固定刃(1-2片)和旋转刃(3-5片)组成。固体废物给人料斗，依靠高速转动的旋转刃和固定刃之间的间隙挤压和剪切破碎，破碎产品经筛缝排出机外。该机的缺点是当混人硬度较大的杂物时，易发生操作事故。这种破碎机适合家庭生活垃圾的破碎。
