固体废物处理中的圆振动筛

圆振动筛是在固体废物处理中使用较多的一种筛分机。这种筛子结构简单，维修最少，多用于筛分粗粒级物料。在固体废物处理中 ，主要用于于选前的准备筛分，也可用于固体废物处理一般分组筛分。圆振动筛核使用激振器的个数分为单轴圆振动筛和双铀圆振动筛 。在单轴圆振动筛中，又分为简单惯性式圆振动筛和自定中心式圆振动筛。

1．简单惯性式圆振动筛

我国固体废物处理中使用的WK型、SXG-1型以及SZ型振动筛，都属于简单惯性式圆振动筛。

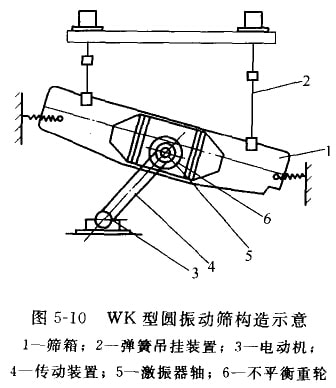

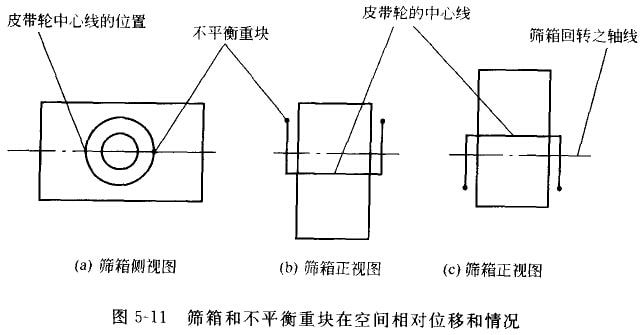

图5-10是WK型圆振动筛构造示意图。筛箱1利用弹簧吊链装置2悬吊起来，电动机3通过皮带传动装置4带动激振器轴5和不平衡重轮5回转，产生径向的力向变化的离心惯件力(激振力)，驱动筛箱做圆形(或近似圆形)的振动，被筛物料受筛面向上运动的作用力被抛起，前进了一段距离后，再落回到筛面上。如此反复进行，并在从给科端向排料端运功的过程中完成筛分。振动筛的转数一般选择在远离共振区。即工作转数比共振转数大几倍。由于在远离共振区工作，所以振幅比较平稳，弹簧刚度小，弹簧软，而且激振力方向与筛箱振动方向相反。当不平衡重块转到上方[图5-11(b)]时，激振力向上，而筛箱向下；当不平衡重块转到下方[图5-11(c)]时，激振力向下，而筛箱向上。在筛箱的前、后方各设有水平弹簧，防止在启动或停机时，由于共振而产生强烈摇摆。由上述可知，简单惯性阅振功筛激振器的轴和皮带轮勺筛箱一起都参与振动，筛箱做振幅为A的圆振动，其轴和皮带轮在空间也做半径为A的圆振动。因此，皮带轮的小心线在生间的位置是变化的。

WK型圆振动筛激振器的构造如图5-12所示。在这种激振器中，产生振动的不平衡重量分别布置在轴1的中段和构端的飞轮5上。这样的结构，一方面可以减小轴的弯矩，同时也便改变激振器的激振力，达到调整筛于振幅的目的。铀1用一对双列向心球面滚子轴承装在轴承席3上，并通过紧定套4与筛箱连接。激振器的轴承，外侧采用迷宫式密封，内侧用毛毡密封，并用套筒将侗心轴封闭起来。

WK型回振动筛具有结构简单、便于加工制造、重量较轻优点。但是，在筛子工作，由于皮带中心线的空间位置不固定，故皮带传动装置中心距反复变化，致使传动皮带时松时紧，大大影响其使用寿命，因而这种筛子目前较少使用。

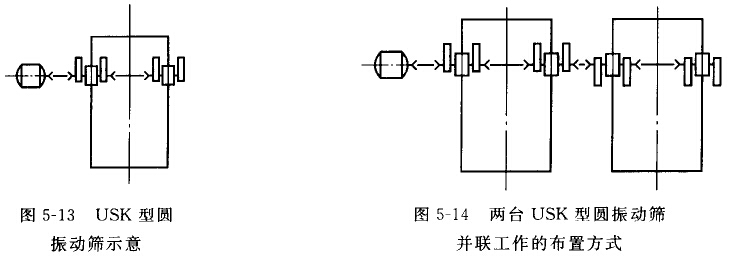

我国引进的前联邦德国USK型圆扳动筛是一种电动机直接传动的简单惯性圆运动振动筛，见图5-13。

其结构特点是，筛子的两侧各有一个激振器，两激振器轴之间以从激振器与电动机之间都用万向联轴器连接。若需要的筛分面积较大时，可采取两台筛子并联工作。此时，两台筛子之间用万向联轴器连接，同时将两台筛子的不平衡重块相差180°安装，如图5-14所示。

这样，可节省电动机的台数和功率、增加筛子停机时的稳定性和减少占地面积。

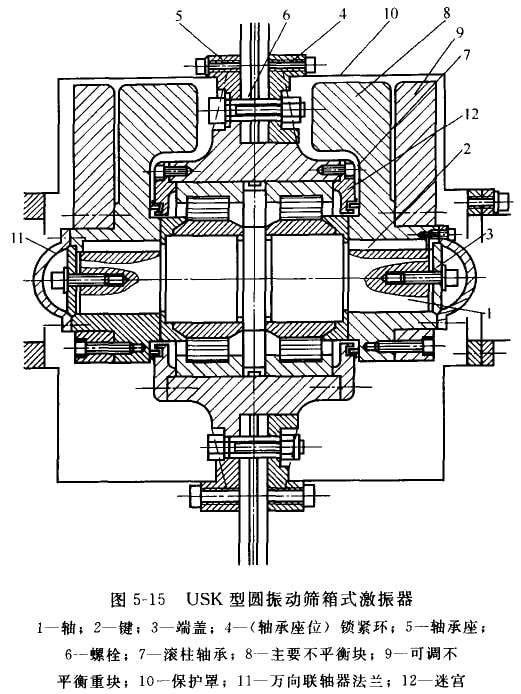

USK型圆振动筛采用箱式激振器(图5-15)。该激振器有一根支承在两个滚柱轴承上的短轴，轴的两端固走着不平衡重块。不平衡重块由主要小平衡重块和可调不平衡重块两部分组成。主要不平衡重块固定在袖卜，可调小平衡重块用螺栓固定在主要不平衡重块上。

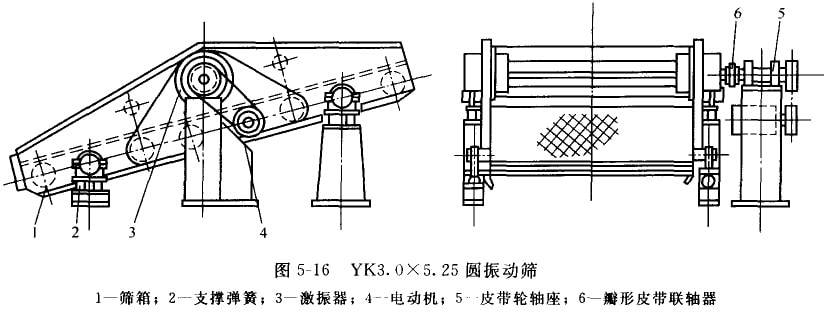

改变可调不平衡重块的位置，可调整激旅器离心惯性力的大小，激振器直接安装在筛箱两个侧壁上，简化筛箱结构，并改善其受力状况。我国近年研制的YK3.0×5.25圆振动筛是以USK型圆振动筛为基础而设计的一种单层座式圆振动筛。该筛子结构如图5-16所示。其主要结构特点是传动部分由电动机经三角皮带、皮带轮、轴座和瓣形皮带联轴器带动激振器，使筛箱振动。这样既克服了电动机直接传动时，因振次不能调整的局限性，又避免了皮带轮与筛箱一起振动时，皮带轮中心距的变化所带来的皮带时松时紧的缺点。

瓣形皮带联轴器的轴向和径向刚度均很小，使联轴器具有较大的弹性．在放置方向上有较大的刚度，因而能很好地适应筛子在停机时，因共振所引起的大振幅和大扭矩的需要，筛箱两侧两个激振器之间采用中间轴和两个挠性盘联轴器相连。该联轴器具有与瓣形皮带联轴器一样优点。

该筛分机的激振器结构形式和USK型圆振动筛大致相同，它将可调不平衡重块(副偏心块)由转动调整改为几种厚度不同的配重块。由于激振器置于筛子重心的上方，激振力不通过筛箱重心，所以筛箱除受激振力外，还受激振力绕重心的力矩的作用，因而筛箱的运动是平动和绕重心摆的复合运动，使筛箱形成了中部为圆振动，两端为椭圆振动。入料端椭圆长轴与筛面的夹角成锐角；而出料端则成钝角。物料在人料端的运动速度大于出料端的运动速度，使蹄子具有较好的工艺效果和较大的处理能力。

2．自定中心式圆振动筛

所谓自定中心，是指筛子工作时，筛箱上传动皮带轮的中心线在空间的位置不变，即筛箱上皮带轮中心线不与筛箱一起振动。根据激振器结构的不同，这种筛子可分为轴承偏心式和皮带轮偏心式两种类型。

(1)轴承偏心式自定中心圆振动筛

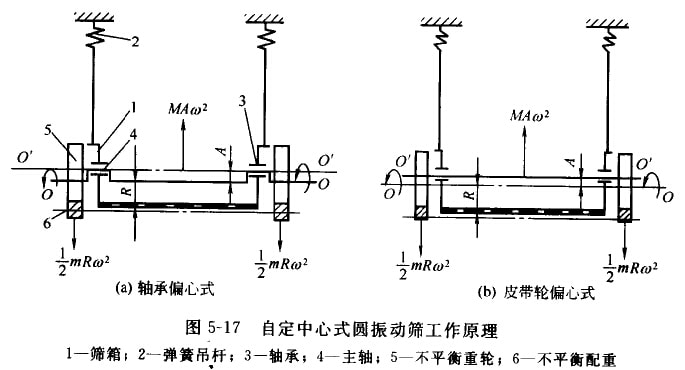

轴承偏心式自定中心圆振动筛的工作原理如图5-17(a)所示。筛箱1用四根弹簧吊杆2吊挂在机架或楼板上，该筛于的激振器主轴4是一根偏心轴，两端偏心部分(偏心距为r)通过轴承3与筛箱连接。侗心轴两端安有不平衡重轮5，重轮上固定有不平衡配重6。工作时，偏心轴和皮带轮均绕凹轴线转动，筛箱和不平衡重轮各自产生离心惯性力，两个离心惯性力的方向相反。如果根据筛箱的重量适当地确定不平衡重量，使两个离心力大小相等，偏心铀的偏心距r等于筛子的振幅A，若满足上述条件，就能使筛子在工作时的回转轴线OO(即皮带轮的中心线)固定不动，使筛箱在垂直平面上做圆形运动。

(2)皮带轮偏心式自定中心圆振动筛

皮带轮偏心式自定中心圆振动筛的工作原理如图5-17(b)所示。这种筛子的主袖没有偏心袖颈，不平衡重轮(皮带轮)的轴孔与不平衡重轮不同心，具有一定的偏心距，并且轴孔中心处于不平衡重的上方。因此，丰轴的中心线与不平衡重轮的中心线不在一根轴线上。从图中可见，OO为不平衡重轮(皮带轮)的中心线，O′O′以为主轴的中心线。当筛子工作时，皮带轮绕本身中心线OO回转，穿过筛箱重心的主铀O′O′，也绕过OO回转。因此，与轴求偏心式的原理一样．必须使筛箱和不平衡重块产生大小相等、方向相反的离心惯性力，并且使皮带轮轴孔的偏心地r等于筛箱振幅A。当满足这些条件时，就能达到皮带轮中心线OO在车间的位置不变。

比较上述两种型式，结果表明皮倩轮闲心式扳动筛的主铀简单，所以，我国自定小心式圆振动筛定型为这种结构形式，目前有DD和ZD两个系列，前者为吊挂式，后者为座式，多用于固体废物处理的准备筛分和最终筛分。
