直线振动筛简介

直线振动筛是利用同步异向旋转的双水平衡重微振器，使筛箱振动的筛子。其筛面可采取水平或缓倾斜安装，筛箱运动轨迹为立线 ，它与水平线的夹角为30°、40°和60°。

直线振动筛箱有较大的加速度，所以适合于固体废物中、细粒级的脱水、脱泥和脱介，也可用于中、细粒级物料的分级。该机结构简单、使用可靠、筛分效果好，是目前国内外固体废物处理中使用最广泛的一种筛分设备。

1．直线振动筛的工作原理

图5-18(a)为直线振动筛工作原理。图中筛箱1用四根弹簧吊杆2悬挂在机架或横梁上(也有采用弹簧支承在基础上)，双轴激振器3安装在筛箱上，依靠激振器，实际上是由两个单不平衡重激振器组合而成。因此，当两个单八平衡重激振器的两根轴同步异向回转时，在各瞬时位置中，两根轴上不平衡重所产生的离心惯性力，沿x方向的分力总是互相抵消，而沿y方向的分力总是互相叠加。因此，形成了单一的沿y方向的激振力，依靠此力驱动筛箱做自线住复振动。如图5-18(b)所示，当双不平衡重量运转到位置(1)和(3)时，共离心力完全叠加，激振力最大；在转到位置(2)和(4)时，其离心力完全抵消，激振力为零。直线振动筛一般是远离共振区工作的，这时，筛箱振动的方向和激振力的方向相反，筛箱斜向振动时，物料被斜向抛起后又落下，并进行筛分。

2．直线振动筛的构造

我国在固体废物处理中使用的直线振动筛主要有DS系列、ZS系列以及ZZS型振动筛。

(1)DS系列直线振功筛

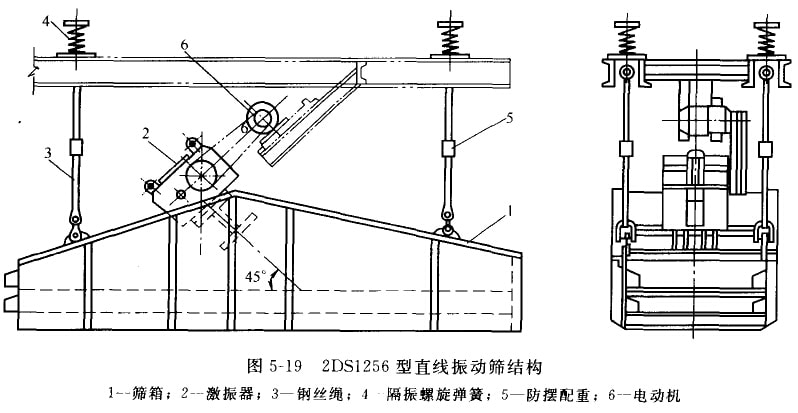

DS系列直线振动筛为吊挂式振动筛。海筛分机合中层筛面和双层筛面两种。图5-19是2tDS1256型直线振动筛结构。它由双层筛而的筛箱1、激振器2和械拄装置组成。吊技装置包括钢丝绳3、隔振螺旋弹簧4和防摆配重5。倾斜装设的激振器内电动机6通过皮带传动系统带动，产生与筛面成45°的激振力。筛箱在激振力的作用下，做抛射角为帖。的往复直线运动。被筛物料从给料端加入，在筛面上跳跃的前进；筛下产物自下部排出，收集在筛下漏斗中；筛上产物从排料端排出。

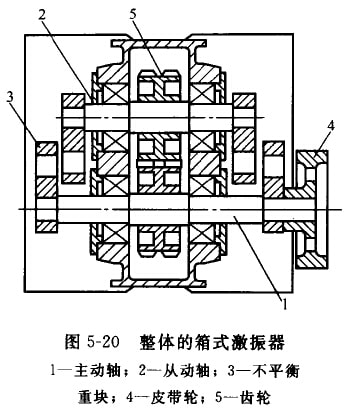

DS系列直线振动筛采用整体的箱式激振器(见图5-20)。激振器的箱体用35号铸俐制成。箱体内桨有主动轴1和从动轴2，轴上各有一对重 量相向的不平衡员块(偏心块)3，皮带轮4带动土轴问转，通过一对齿轮5使从动轴做反向心同岁的回转，利用个平衡玉回转时产生的离 心力使激振器产牛定向的激扼力。该激振器具有以下结构特点。①平衡重块成对地布量在激银器箱体外面。这样可使箱内结构紧凑；便 于调整不平衡重块上面的配重柱塞，以改变筛稻的振幅；同时，也避免不平衡重块回转时，碰击箱体内的润滑油而引起箱体发热。齿轮 对安装在箱体内，使其润滑可靠，传动平稳。②制成整体式，没有别分面，在承受激振力时较合理，制造简单，但拆装困难。

由于激振器所产生的激振力很大，必须牢固地用双头螺栓固定在筛框的主横梁上。为了避免激振器偏置而引起筛箱振幅的不稳定，激振器应正确地安装在横梁上，当位置调整好后，使用两个定位销将位置固定，再用双头螺栓加固。DS系列直线振动筛吊挂装置的钢丝绳，如果长度小于1250mm，可以不设防摆配重。钢丝绳长度若大于1250mm，防摆配重一般安装在钢丝绳正常状态时的不动点以上。

(2)ZZS型直线振动筛

ZZS型直线振动筛也是一种吊挂式振动筛，有ZZDS2-1.5型和ZZS1-1.8型两种，前者为双层筛面，后者为单层筛面。这种筛分机结构简单，工作可靠。

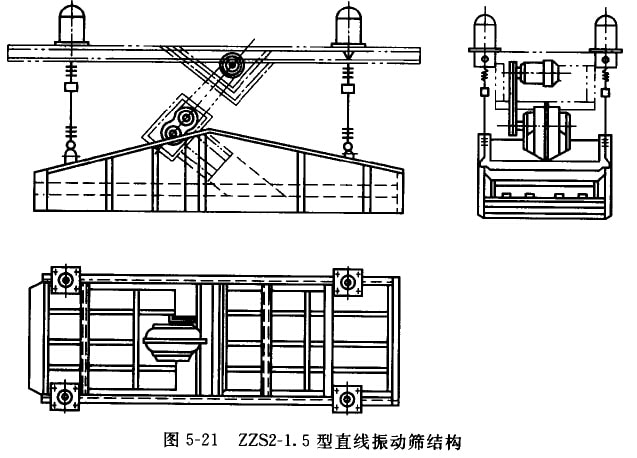

ZZDS2-1.5型直线振动筛的结构见图5-21。它与DS系列直线振动筛比较，其主要区别在于激振器的结构不同。

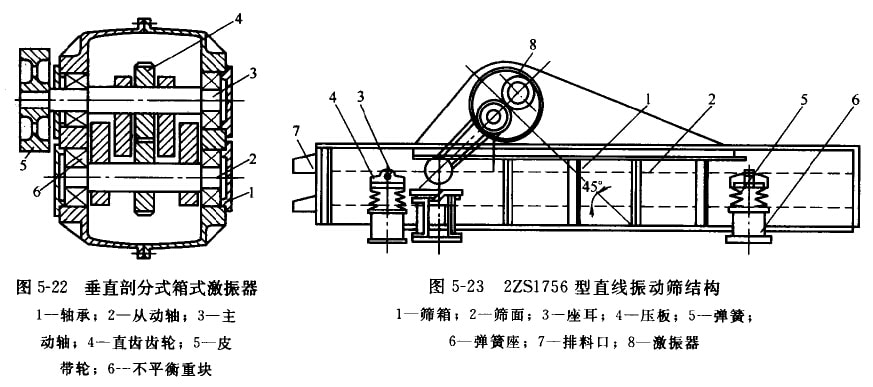

ZZS型直线振动筛采用垂直剖分式笛式激振器(见图5-22)。激振器的箱体用45号铸钢制成，它分左右两部分。剖分面与传动轴垂直，并用螺栓互相连接。主动铀3和从动轴2各有一对不平衡重块6。一对直齿齿轮4布置在轴中间，借齿轮传动使两轴他反向同步回转，从而产生定向的激振力。齿轮采用20CrMn钢，传动轴采用40cr钢制造。这种激振器的优点是：结构紧凑；因剖分面不受激振力，故箱体受力情况比较合理?同时对左右两部分的连接结构要求较低。但是，由于箱体垂直剖分，因而，传动部分维修安装很不方便；又由于不平衡重块位于箱体内，工作时频繁地撞击箱内润滑油，容易产生发热现象；还有不平衡重量木能调节，难以改变筛箱振幅。

(3)ZS系列直线振动筛

ZS系列直线振动筛是座式振动筛，分双层筛面和单层筛面两种。图5-23为2ZSl756型直线振动筛结构。具有双层筛面2的筛箱1安放在四组支承装置上，支承装置包括座耳3、压板4、弹簧5和弹簧座6。座耳为铰链式，套在筛框中部伸出侧板之外的两根横轴(用无缝钢管制造)上，便于调整筛箱的倾角。更换弹簧座可以将筛箱倾角调整0°、2.5°和5°的位置。

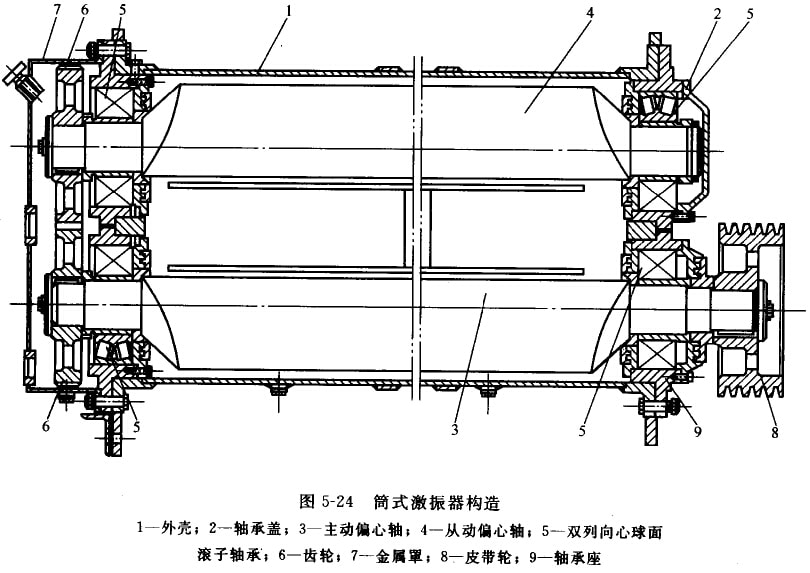

座式直线振动筛采用筒式激振器，其构造如图5-24所示。在带三角形侧板的扁圆筒形外壳1上装有轴承座9，两根偏心轴3、4通过一对双列向心球面滚子轴承5安装在轴承座上。皮带轮8带动主动偏心轴3并经一对齿轮6使从动偏心轴4做反向同步回转，从而产生定向的激振力。在一对齿轮6一侧有金属罩7，内装润滑油，用以润滑齿轮和同侧的该动轴承。皮带轮侧的轴承各成封闭油腔，采用润滑脂润滑。齿轮侧的波动轴承和皮带轮侧的滚动轴承采用迷宫式密封。激振器通过螺栓固定在筛箱上，并用铰孔螺栓定位。

筒式激振器齿轮采用20Cr钢，经渗碳淬火热处理；偏心轴用45号优质钢，并经过调质处理。
