复摆颚式破碎机的结构特点及应用

复摆颚式破碎机的结构特点及应用

复摆颚式破碎机是石料中等粒度破碎中最常用的破碎设备之一。复摆颚式破碎机由于结构简单、价格低廉、操作简单、坚固耐用、 维护容易等优点，早已成为我国生产最多、使用最广的破碎设备。这种破碎机可破碎各种硬度的矿石和岩石，主要用于大中型矿山的 粗碎作业。

复摆颚式破碎机的结构特点

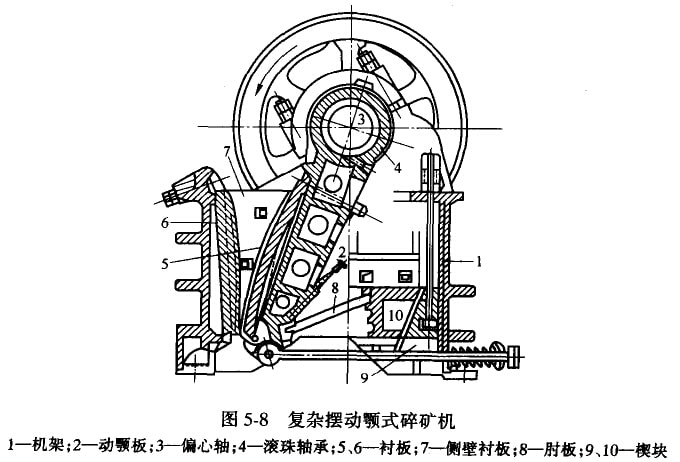

复杂摆动颚式碎矿机的构造，如图5-8所示。在我国它主要用于矿石的中碎。但在中、小型选矿厂中，也可作为第一段碎矿设备，其给矿口宽度可达900mm，排矿口宽度为10-150mm，生产率为1-450t/h。复摆颚式破碎机的动颚悬挂轴也是偏心轴，因此连杆与动颚合并。从图5-8可以看出，动颚板2通过滚珠轴承4直接悬挂在偏心轴3上，偏心轴支承在机架1上的两个滚珠轴承中，排矿口的大小用楔块9和10来调节，其肘板8也只有一块，衬板5和6分别装在动颚和定颚上，表面都是弧形的。其他零件与简单摆动颚式碎矿机相似。当偏心轴转动时动颚上端运动轨迹为圆形，而下端则为椭圆形轨迹：故称为复杂摆动。它对矿石除有压碎作用外，还有磨剥作用。因此生产率较高，能量消耗也较少。但矿石过粉碎现象比较严重，衬板的磨损也较快。

复摆颚式破碎机的应用范围

复摆颚式破碎机是石料中等粒度破碎中最常用的破碎设备之一。复摆鄂式破碎机由于结构简单、价格低廉、操作简单、坚固耐用、维护容易等优点，早已成为我国生产最多、使用最广的破碎设备。这种破碎机可破碎各种硬度的矿石和岩石，主要用于大中型矿山的粗碎作业。 SBM生产的PE和PEX颚式破碎机是吸收国内外先进技术，结合国内砂石行业具体工矿条件研发而成。PE、PEX系列复摆颚式破碎机(SBM）是复杂摆动式破碎设备，适用于冶金、矿山、建筑、交通、水泥等部门，作为粗碎、中碎抗压强度在350Mpa以下，直径500-1800mm的各种矿石或岩石之用。
