颚式破碎机的类型及破碎矿石的过程

颚式破碎机(又名老虎口)出现于1858年，首先广泛应用于筑路工程，以后应用于矿山。由于这种破碎机的构造简单，工作可靠，所以至今仍得到广泛的应用。它适用于破碎硬和中硬的物料。在选矿厂中，多作为粗碎及中碎设备。

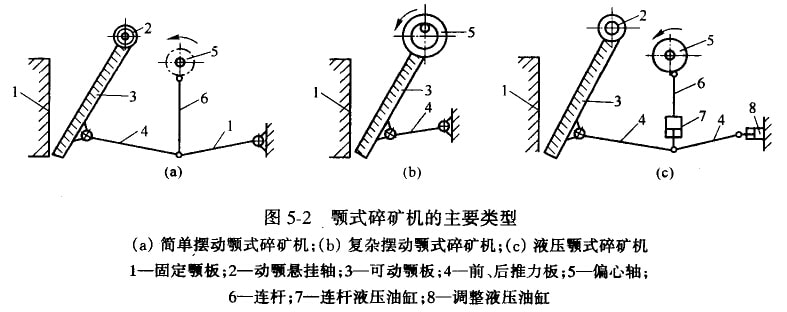

颚式碎矿机的类型很多，目前在我国选矿厂中使用最广的主要有简单摆动颚式碎矿机(如图5-2a)和复杂摆动颗式碎矿机(如图5-2b)两种类型。近年来，由于液压技术的应用，在简单摆动颚式碎矿机的基础上制成了液压颚式破碎机，如图5-2c所示，在选矿厂也开始应用。

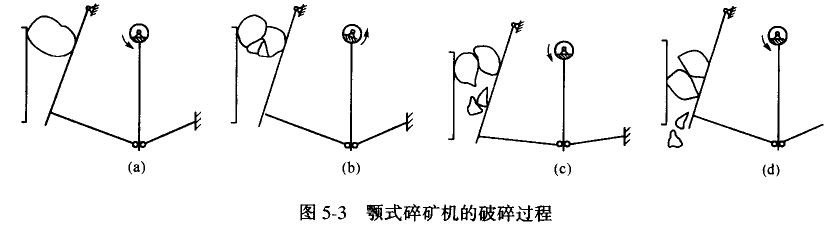

颚式碎矿机破碎矿石的过程如图5-3所示，加入到颚式碎矿机破碎腔(由固定颚板和可动颚板组成的空间)中的物料，由于动颚板作周期性往复摆动．当动额板靠近固定颚板时，物料受到压碎、劈裂和弯曲折断的作用而被破碎。当动颚板离开固定颚板时，已碎到小于排矿口尺寸的物料，靠其自重从下部排矿口排出。位于破碎腔上部还未破碎到足够小的物料，随之下落到破碎腔的下部，再次受到颚板的作用而继续被破碎。

图5-3为一大块物料在颚式碎矿机中被破碎的过程。因5-3a是动颚板张到最大的位置，即动颚离固定颚最远，此时钩料进入破碎腔。图5-3b是动颚逐渐向固定颚靠近，物料受挤压，劈裂和折断的作用产生裂缝而被破碎。图5-3c是动颚靠近固定颚最近的位置，被破碎的物料分为几个小块。图5-3d是动颚又张到最大位置，被破碎了的物料由于自重下落而从排矿口排出，大于排矿口的则落至下部与新给入的物料再次受到破碎。
