中、细碎圆锥碎矿机的结构特点及分类

中、细碎圆锥碎矿机的结构特点

中、细碎圆锥碎矿机，又称圆磨，其工作原理与粗碎圆锥碎矿机基本相同，但在构造上却有较大的差别，其不同之处有如下几点：

(1)粗碎圆锥碎矿机的圆锥是急倾斜的，其倾角较大，动锥是正置的，而定锥则是倒置的，以适应给矿块度大的需要。中、细碎圆锥碎矿机的圆锥是缓倾斜的，其倾角较小，它的两个锥体都是正置的。

(2)粗碎圆锥碎矿机的动锥是通过主轴悬挂在横梁上，而中、细碎圆锥碎矿机的动锥是支承在球面轴承上。

(3)粗碎圆锥碎矿机排矿口的调节是调节动锥，而弹簧型中、细碎圆锥碎矿机排矿口的调节是调节定锥(多缸液压型的也是调节定锥，但单缸液压型是调节动锥)。

中、细碎圆锥碎矿机的分类

中、细碎圆锥碎矿机按照排矿口调整装置和保险方式的不同可分为弹簧型及液压型的两种。液压型的又有单缸及多缸之分。多缸的由于油路比较复杂，而且工作也没有单缸的可靠，所以现在已不再生产。

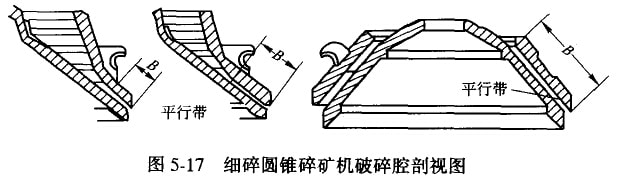

中、细碎圆锥碎矿机按其破碎腔形状不同可分为标准型、中间型及短头型三种。它们的构造和工作原理完全相同，只是破碎胶的形状不同，即平行带的长度不同。如图5-17所示。以标准型的平行带最短，短头型的平行带最长，而中间型的平行带长度介于二者之间。
