颚式破碎机的主要工作部件

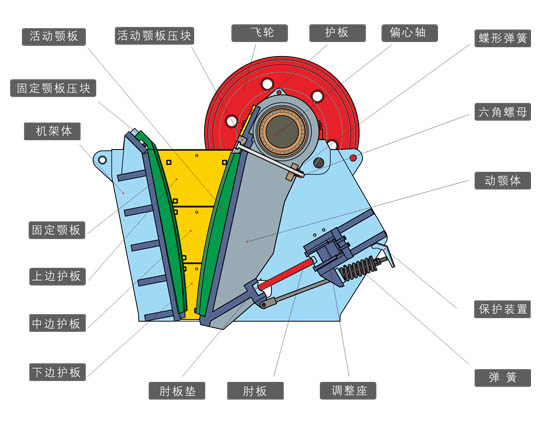

颚式破碎机具有结构简单，工作可靠，维修方便等特点，所以现在广泛地用于建材材料、化工和选矿等生产部门中。本文主要介绍颚式破碎机的两个主要工作部件——衬板和出料口大小调整装置。

1、衬板

衬板的横截面通常铸成波浪形或三角由形，见图l-7，安装时两衬板的齿峰和齿谷正好凹凸相对。因而衬板对物料不仅施加挤压作用，还兼施弯曲和劈裂作用，以加强破碎效果。齿峰角α为90°-120°。粗碎机宜采用波浪形衬板，并取α大些。齿间距t通常按破碎粒度选取。齿高h与齿距t之比取1／2-1／3。

衬板的材料，小型用白口铸铁，大型用高锰钢制造。所有衬板均用埋头螺拴固定，损坏后可调换。为了衬板各点受力均匀，在衬板与颚板之间应垫以塑性衬垫，如铅板、铝板、锌合金板、低碳钢板或灌注水泥砂浆等，以保证衬板与颚板紧密结合。

衬板的纵截面有平面和凸曲面两种，如图l-8所示。设两种村板的进、出料口相等，由图看出，平面衬板所形成的梯形断面面积，向下依次递减，因而造成物料堵塞趋势向下递增。这是破碎机产生过载和衬板下端磨损严重的主要原因。而凸曲面衬板出口端有较长的平行区段，堵塞点上移，这将有利于物料自由卸出，不易堵塞，生产能力扎衬板磨损减小。但因平面衬板便于制造和维修，故仍然获得采用。

2、出料口大小调整装置

为了获得所需的产品粒度，颚式破碎机均没有出料口大小调整装置。大、中型颚式破碎机可采用不同长度的推板来调整；或调整机架后壁与顶座之间垫片的厚度来补偿颚板的磨损。小型颚式破碎机遇常采用楔铁调整装置。如图1-5所示，在推板与机架后壁之间没有楔形的前后顶座7，借助调节螺拴，使后顶座上下移动时，便推动前顶座沿水平导槽移动，以改变出料口的大小。
