辊式破碎机的工作原理及分类

一、辊式破碎机的工作原理

辊式破碎机具有结构简单、紧凑，工作可靠等优点，广泛用于水泥、硅酸盐制品等建筑材料以及化工部门中，作为中碎和细碎用的破碎机械。

辊式破碎机的工作机构是两个相对回转的圆辊，两圆辊之间有一定间隙，间隙的大小即决定产品的最大粒度。物料从加料斗加入破碎机中，旋转着的辊子借助于摩擦力和重力作用将结入的物料卷入两辊之间，物料受挤压和研磨作用而破碎，然后在自重作用下产品从破碎机中排出。

二、辊式破碎机的分类

辊式破碎机按辊筒数日对分为单辊破碎机、双辊破碎机以及多辊破碎机(三辊的、四辊的，但不多见)。常用的是双辊简辊式破碎机。

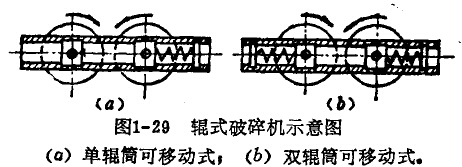

双辊筒的辊式破碎机又可分为单辊可移动式和双辊可移动式两种(图1-29)。辊筒的驱动分单辊驱动(由一个电动机和一套传动系统组成)和双辊驱动(两个辊简分别由两个电动机和两旁传动系统组成)。

辊筒的工作表面有光滑的、带槽的及带齿的等多种。

光面辊简辊式破碎机的破碎作用以压碎为主，兼带磨剥作用，主要用于中碎和细碎硬度不大的物料。在破碎较硬的物料时，粉碎比f＝3-4，破碎软物料时，粉碎比可达6-8。

槽型辊筒辊式破碎机以挤压作用为主，兼有剪切作用。适用于破碎强度不大的脆性和粘液性物料。产品粒度均匀。因槽型辊有助于曳入物料，故破碎比较大。

辊筒表面带齿的辊式破碎机，以劈裂和挤压作用为主，这种破碎帆适合于破碎性材料，如煤、焦炭等类，用于粗碎和中碎，其粉碎比可达10-15。

辊式破碎机的规格用辊筒直径D和长度L来表示。辊筒的长度多采用直径的0.4-1.0倍。
