反击式破碎机的转子、板锤和反击板

由反击式破碎机的结构图可知，转子、板锤和反击板是构成反击式破碎机的主体，直接影响着反击式破碎机的整体性能。

转子：是反击式破碎机最重要的工作部件，必须具有足够的质量，以适应破碎大块矿石的需要。因此，大型反击式破碎机的转子，一般采用整体式的铸钢结构。这种整体式的转子，不仅重量较大，坚固耐用，而且便于安胃打击板。有时也采用数块铸钢或钢板构成圆盘叠合式的转子。这种组合式的转子，制造方便，容易得到平衡。小型的破碎机采用铸铁制作，或者采用钢板焊接的空心转于，但强度和坚固性较差。

板锤：又称打击板，是反击式破碎机中最容易磨损的工作零件，要比其他破碎机的磨损程度严重得多。板锤的磨损程度和使用寿命是与板锤的材质、矿石的硬度、板锤的线速度(转子的圆周速度)、板锤的结构形式等因素直接有关的，其中板锤的材质问题是决定磨损程度的主要因索。板锤材料当前我国均用高锰钢。

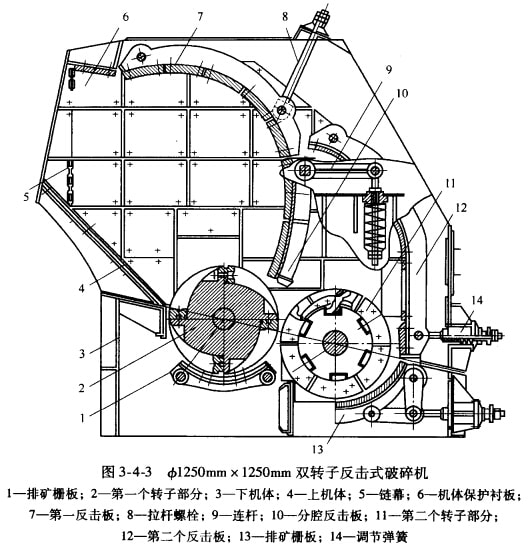

反击板：反击板的结构形式，对破碎机的破碎效率影响很大。反击板有折线形或圆弧形等结构。折线形的反击板(参考图3-4-1)结构简单，但不能保证矿石获得最有效的冲击破碎。圆弧形的反击板(参看图3-4-3)，比较常用的有渐开线形的，这种结构形式的特点在反击板的各点上，矿石部是以垂直的方向进行冲击，因而破碎效率较高。另外，反击板也可制成反击栅条和反击辊的形式。这种结构主要是可起筛分作用，提高破碎机的生产能力，减少过粉碎现象，并降低功率消耗。

   小贴士：反击式破碎机轴承温度过高时怎么办？

（1）首先要检查润滑脂是否减少；（2）标准来讲润滑脂应充满轴承座容积的50%；（3）要及时清洗轴承、更换润滑脂；（4）如果磨损严重请更换轴承。
