复杂摆动颚式破碎机的优缺点

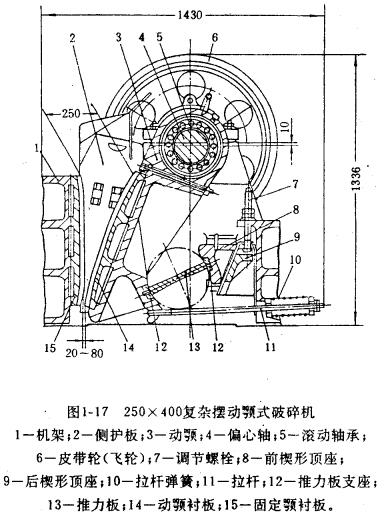

　　复杂摆动颚式破碎机的构造如图1-17所示。动颚直接悬挂在偏心传动轴上，所以不必使用连杆和两块推力板，而只用一块推力板。动颚运动的轨迹为复杂曲线，如图1-18所示。在动颚上部悬挂轴处的轨迹为一个圆，在动颚下部与推力板连接处的轨迹为一个圆弧，在上下两端之间，为各种不同长短轴的椭圆。故动颚的运动轨迹为一复杂曲线。因而称为复杂摆动颚式破碎机。

　　复杂摆动颚式破碎机的优点是：动颚上部的水平行程较下部的大，适应破碎过程的要求；物料不但受到压碎、弯曲、劈裂的作用，还受到研磨作用，因而可减少片状产品；由于动颚有垂直向下运动，促进了排科，提高了生产效率，较同规格的简摆式提高了20—30％；粉碎比较大，可达10；结构简单、紧凑，机械摩擦损失小，降低了能量消耗。

　　复杂摆动颚式破碎机的缺点是：动颚板所受的巨大挤压力直接作用到偏心袖及其轴承上。故不适于处理大块坚硬的物料，因此多制成中小型的，由于下部动颚垂直行程很大，使颚板磨损严重，易起灰尘。

　　复杂摆动颚式破碎机主要用来中、细碎中等硬度或韧性的，或带有粘性的物料。
