颚式破碎机在固体废物破碎中的应用

　　颚式破碎机俗称老虎口，属于挤压形破碎机械。颚式破碎机出现于1858年，它的主要部件为固定颚板、可动颚板、连接于传动轴的偏心转动轮、固定颚板和可动颚板构成破碎腔。它虽然是—种古老的破碎设备，但是由于具有构造简单、工作可靠、制造容易、维修方便等优点。所以至今仍获得广泛应用。在固体废物破碎处理中主要用于破碎强度及韧性高、腐蚀性强的废物。

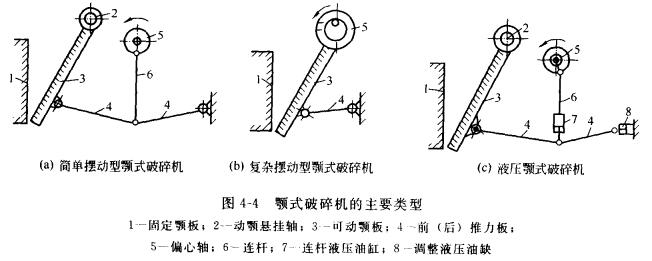

　　根据可动颚板的运动特性分为简单摆动型与复式摆动型两种。近年来，液压技术在破碎设备上得到应用，出现了液压颚式破碎机。图4-4所示为颚式破碎机的主要类型。

　　1．简单摆动型颚式破碎机

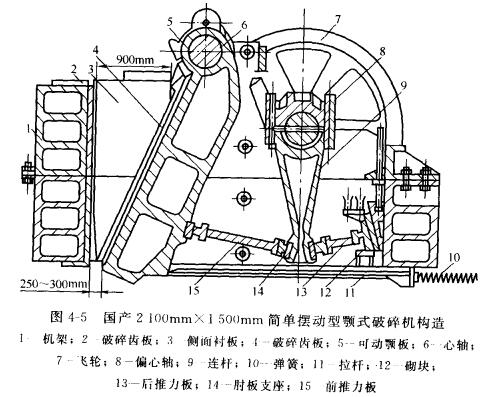

　　图4-5所示为国产2100mm×1500mm简单摆动型颚式破碎机构造。该机由机架、工作机构、传动机构、保险装置等部分组成。其下固定颚和动颚构成破碎腔。送入破碎腔中的废料由于动颚被转动的偏心轴带动呈往复摆动而被挤压、破裂和弯曲破碎。当动颚离开固定颚时，破碎腔内下部己破碎到小于排料口的物料靠其自身重力从排料口排出，位于破碎腔上部的尚未充分压碎的料块当下落一定距离，在动颚板的继续压碎下被破碎。

　　2．复杂摆动型颚式破碎机

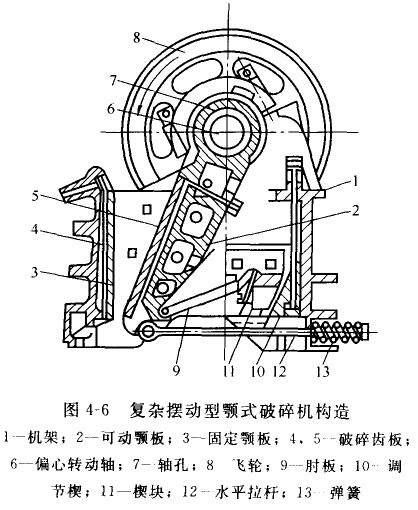

　　图4-6为复杂摆动型颚式破碎机构造。从构造上来看，复杂摆动型颚式破碎机与简单摆动型颚式破碎机的区别是少了一根动颚悬挂的心轴。动颚与连杆合为一个部件，没有垂直连杆，轴板也只有一块。可见，复杂摆动型颚式破碎机构造简单。但功颚的运动却较简单摆动型颚式破碎机复杂，动颚在水平方向上有摆动，同时在垂直方向上也有运动，是一种复杂运动，故称复杂摆动型颚式破碎机。

　　复杂摆动型颚式破碎机的破碎产品粒度较细，破碎比大(一般可达4-8，而简摆型只能达3-6)。复杂摆动型动颚上部行程较大，可以满足废物破碎时所需要的破碎量，动颚向下运动时有促进排料的作用，因而规格相同时，复摆型比简摆型破碎机的生产率高20％-30％。但是动颚垂直行程大，使颚板磨损加快。简单摆动型给料口水平行程小，因此压缩量不够，生产率较低。
