建筑垃圾颚式破碎机的工作原理

　　(1)简摆型颚式破碎机

　　图2-2是900mmxl200mm简摆型颚式破碎机。破碎机机架1的的壁是固定颚，其上装有衬板2。衬板上有齿牙，有助于破碎物料，因此也称齿板。衬板的作用是防止固定额受到磨损。心轴(又称悬挂轴)4的两端由轴承支承，中部悬挂着动领5及其衬板6。偏心轴8由主轴承支承，其上安有连杆9。连杆的连杆头与杆身分开制造，用螺钉固定一起。循环冷却水流过连杆头，以冷却轴瓦部分。电动机通过三角皮带带动皮带轮10及偏心轴。在连杆下方的凹槽中，装有推力板支座11，前推力板12及后推力板13分别支撑于支座上。

　　偏心轴除在一端安有皮带轮外，在另一端安有飞轮。在工作时，动颚时而靠近固定颚，时而远离固定颚，前者是工作行程，后者是空行程。飞轮在空行程期间储存能量，在工作行程期间放出能量，从而减少侗心轴转速的波动，且使电动机功率较稳定。

　　颚式破碎机的轴承多为装有巴氏合金瓦或铜瓦的滑动轴承。动颚的轴承和推力板12、13的支撑，采用甘油润滑；偏心抽和连杆的轴承多采用稀油循环润滑。

　　动颚和固定颚的齿板表面是波浪形的，一个齿板的齿峰与另一个齿板的齿谷相对，对物料施加弯曲及局部集中应力的作用。

　　破碎腔的侧壁上有锰钢侧衬板18，用螺钉或楔条将其固定于侧壁上。固定颚衬板除螺钉固定外，下端在机架上焊有钢板19，上端有压板3，使固定颚衬板不致上下活动。动颚衬板下方支承在动颚下部的凸台上，上方由楔铁7压紧。

　　拉杆15的一端固定于动颚下方，另一端通过弹簧支持在机架的后壁上。动颚以心轴为摆动小心而左右摆动。动颚通过连杆和前、后推力板的作用向前摆动，然后通过拉杆和弹簧的作用向后摆动。弹簧的作用力应足以克服动颚及椎力板的惯性，使动颚、推力板、连杆保持接触而不万相分离。这样，在下一个周期开始时．就不致产生冲击，推力板也不会脱落。拉杆下打没有滚轮以支持其运动。

　　在后椎力板与后支座14之间，有一组垫板17，用来调整排料口宽度。增加垫板厚度，使推力板和动颗向左方推移，排料口减小。反之，减少垫板的厚度，排料口将增大。

　　后推力板制成整个机器运动部件中最薄弱的一个环节。当非破碎物(如铁质异物)进入破碎腔，或者破碎腔内物料发生堵塞压实，动颚压挤物料时，压力将急增。由于后推力板故意做成员薄弱的一环，它将首先折断，以保护其他机件免受损坏。因此，后推力板兼起保险装置的作用。

　　送人固定颚和动颚之间(破碎腔)的物料，当动颚向左运动时受到其压挤而破碎；当动颚向右运动时物料靠自重向下运动。动颚每一个摆动周期，物料受到一次压挤作用并向下排送一段距离。从给入破碎腔开始，通常共受到三四次以上的压碎作用后，排出机外。

　　(2)复摆型颚式破碎机

　　与简摆型颚式破碎机相比，复杂摆动型(复摆型)颚式破碎机减少了连杆、后推力板及动颚心轴等部件，使机构简化。由于运动轨迹不是以动颚心轴为中心的往复摆动，而是很复杂的轨迹、因此称为复摆型颚式破碎机。复摆型颚式破碎机(图2-3)的动颚ll通过滚子轴承固定于偏心轴10上，下端由推力板5支承，当电动机通过三角皮带轮13带动偏心轴转动时，动颚即时而向固定颚方向运动，时而远离固定颚运动，在破碎腔的物料即遭受破碎并陆续向下排送。动颚下端凹槽内有推力板支座4。推力板的前端支撑在支座内，后端支承在前斜铁6的支座内。前斜铁卡在机架两个侧壁的导槽内，可以左右移动。后斜铁7通过与其相连的螺母可以上下调节。设后斜铁向上运动，由于斜面关系前斜铁即被推向左方运动，排料口宽度变小。反之，设后斜铁向下运动，排料口宽度变大。前斜铁和后斜铁是排料口宽度的调节装置。动颚衬板、固定颚衬板、侧衬板、拉杆、弹簧、飞轮等，都与简摆型颚式破碎机相似，这里不重述。由图2-3可见，动颚与机架上的轴承是滚动轴承，摩擦小，起动方便，润滑较简单。

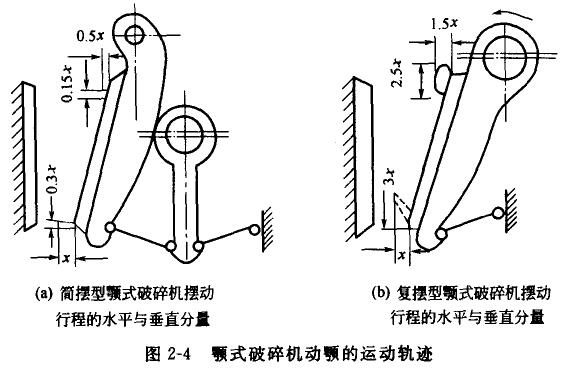

　　颚式破碎机动颚的运动轨迹示于图2-4。在简摆型颚式破碎机中，动颚以心轴为中心而摆动一段圆弧，其下端的摆动行程较大，上端较小。摆动行程可分为水平的与垂直的两个分量，视机构的几何关系而定，其比例大致如图2-4(a)所示。复摆型颚式破碎机的运动轨迹较为复杂，动颚上端的运动轨迹近似为圆形，下端的运动轨迹近似为椭圆形。其行程的水平与垂直分量的比例大致如图2-4(b)所示。简摆型与复摆型颚式破碎机动颚运动的另一个区别，就是在简摆型中，动颚上端与下端同时靠近固定颚或远离固定颚，即动颚上端与下端的运动是同步的；而在复摆型中，动颚上端与下端的运动是异步的，例如，当动颚上端朝向固定颚运动，下端却向相反于固定颚的方向运动。换句话说，在某些时刻，动颚上端正在破碎物料，下端却正在排出物料，或反之。

　　颚式破碎机靠动颚的运动进行工作，因此，动颚的运动轨迹对破碎效果有较大的影响。简摆型动颚上端的行程小于下端的，上端行程小对于破碎某些粒度及韧性较大的物料是不利的，甚至不足以满足破碎大块给料所需要的压缩量，但下端行程较大却有利于徘料通畅。除此以外，简摆型动颚的垂直行程较小，因此动颚衬板的磨损也较小。

　　复摆型颚式破碎机动额在上端及下端的运动不同步．交替进行压碎及排料，因而功率消耗均匀。动颚的垂直行程相对地较大，这对于排料、特别是排出强性及潮湿物料有利，但垂直行程较大导致衬板的磨损加剧。

　　复摆型颚式破碎机推力板的方向可以向上倾斜或向下倾斜，当推力板的方向向上倾斜时，在排料端附近，动额闭合时有一向上运动的分量、此分量使油斗与衬板之间产生较大的摩擦，特别是当排料口宽度较小时，将产生过粉碎。而当推力板的方向向下倾斜时，动颚闭合时在排料端附近有一向下的运动分量，有利于加速物料排出，提高产量，减少过粉碎。

　　(3)混合摆动型颚式破碎机

　　为了改善动颚运动的轨迹，曾试制混合摆动型颚式破碎机，见图2-5。动颚与连杆共同安在偏心轴上，连杆头装在偏心轴的中部，而动颚头在连杆头的两侧(动颚头呈叉子形)。动颚运动轨迹是简摆型与复摆型的运动轨迹的综合，其具体形状由机构的几何关系而定。
