锤式破碎机的分类及优缺点

1．锤式破碎机的分类

锤式破碎机是利用快速旋转的锤子对物料进行冲击而破碎的。广泛用于各种中等硬度物料的中碎与细碎作业。根据其构造的不同，锤式破碎机可按以下特征进行分类。

(1)按转子数目分类

①单转子锤式破碎机：它是将带有锤子的圆盘安装在一根水平轴上。

②双转子锤式破碎机：它装有两根平行的带锤子圆盘的水平轴，两轴相对地旋转。

(2)按回转方向分类

①定向式：转子朝一个方向旋转的。

②可逆式：转于朝两个方向旋转的。

(3)按转子、圆盘排列的数目分类

①单排圆盘的锤式破碎机：它里面的锤子排成一列，而且锤子的数目一般不超过5-6个。

②双排和多排的锤式破碎机：每一排在同一旋转平面内又可以有3-6个锤子，排数一般为1-20，甚至更多一些。

2．锤式破碎机的优缺点

锤式破碎机的优点有：生产能力高；破碎比大；构造简单；机器尺寸紧凑；功率消耗少；工作时维护简单；修理和更换零件容易；产品的尺寸均匀和过粉碎少。但是它也存在一些缺点：锤子与圆盘磨损较快，物料含水分大或含有黏性物料时，则破碎机的篦条容易堵塞，从而降低生产率，也容易因此而发生事故。

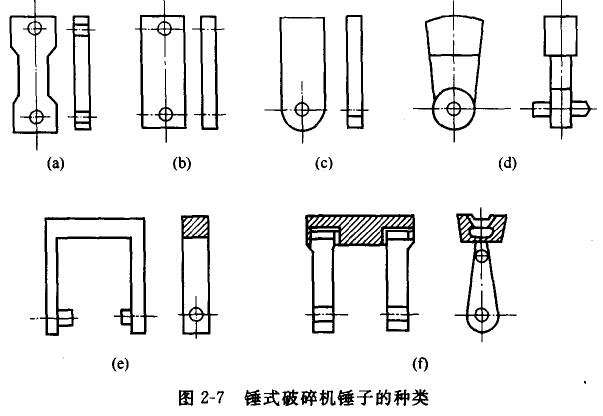

锤式破碎机最主要的工作零件是锤子，它的型式、尺寸和重量主要决定于处理物料的大小及物料或机械性质。锤子的种类如图2-7所示。

图2-7(a)、(b)、(c)适用于破碎100-200mm的软质和中等硬度的物料，每个锤重从3.5-15kg不等。图2-7(a)、(b)是两端带孔的，即当磨损后可以调换4次使用。图2-7(d)是比较重型的，它的重心离中心较远，故可用于破碎大块(300mm以上)的中等硬度物料，锤重30-60kg。因2-7(e)、(f)主要用于较坚硬的物料，重达50-120kg。由于锤头受物料的磨损作用，其端部打击面很快磨损，因此多用锰钢。
