颚式破碎机的分类及工作原理

颚式破碎机(又名老虎口)，适于破碎硬的和中硬的物料，多作为粗碎或中碎设备。

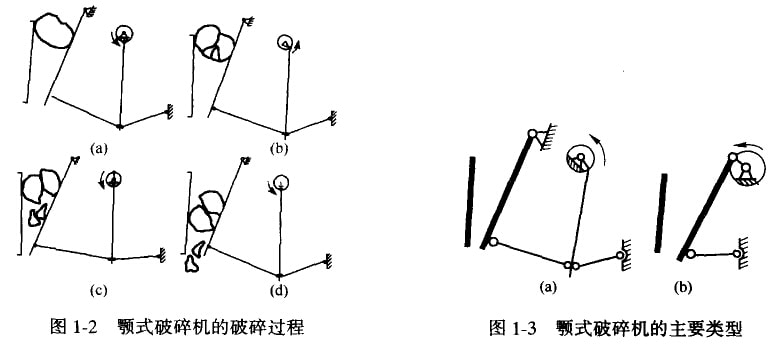

加入到颚式破碎机破碎腔(由固定颚板和可动颚板组成的空间)中的物料，由于动颚板作周期性往复摆动，当动颚板靠近固定颚板时，物料受到挤压、劈裂和折断的作用而破碎。当动颚板离开固定颚板时，已碎到小于排矿口的物料，靠其自重从下部徘矿口排出。位于破碎腔上还未完全破碎的物料，也随之下落到破碎腔下部，冉次受到颚板的挤压，劈裂和折断的作用而继续破碎。图1—2为一大块物料在颚式破碎机中被破碎的过程。图1—2(a)是活动顷张到最大位置。即活动颚离固定颚最远的位置，此时物料进入破碎腔。固1—2(b)是活动颚逐渐向固定颚靠近，物料受挤压产生裂缝而破碎。图1—2(c)是活动颚靠到离固定颚最近时的位置，压裂了的物料被分成几个小块。图1—2(d)是活动颚又张到最大位置，被破碎了的物料由于自重而下落。小于排矿口的物料从破碎胺中诽出，大于排矿口的物料落至破碎腔的下部，与新进入破碎腔的物料一起再次受到破碎。

颚式破碎机的种类很多。但通常使用的只有两种：(1)简单摆动式颚式破碎机如图1—3(a)；(2)复杂摆动式颚式破碎机如图1—3(b)。

1. 简单摆动式颚式破碎机

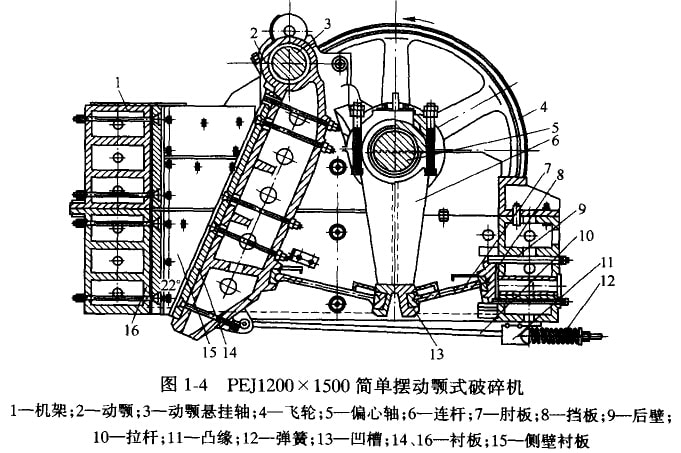

图l—4是我国沈阳重型机器厂生产的四1200 x1500简单摆动颚式破碎机的剖视图。机架1是颚式破碎机的骨架，所有其他零部件都安装在它的上面。带有衬板16的固定颚板装在机架l的前壁上。机架的上面装有两对互相平行的轴承．在第——对轴承中安装着轴3，带有衬板14的动颚2固定在该轴上，并利用轴3及其轴承悬扶在机架上，因此轴3叫做动颚悬挂轴。在第二对轴承中装有偏心抽5和安故在轴上的洼杆60在偏心轴的两端分别安装着飞轮或皮带轮4。连杆的下端有凹槽13，肘板7的一端伸人到此槽内，前肘板的另一端支承在动颚下部的凹楷内、后肘板的另一端支承在机器后壁9相连的特殊挡板8上的凹槽内。水平拉杆10的一端铰接在动颚下端的耳环k、它的另一端用弹簧12支持在机架后壁凸绦11上，由于拉杆和弹簧的作用，使动颚下瑞经常向机架后壁方向拉紧，因而在动颚张开时肘板不至脱落下来。

偏心轴旋转一用，可动颚板前进和后退一次，动颚前进时，压碎矿石，称为工作行程。动颚后退时，不破碎矿石而是将已破碎的矿石排出，称为空回行程。

用简单摆动式颚式破碎机来破碎硬的矿石较好。因为可动颚板上部的破碎力比下部的破碎力大。同时，颚板上的破碎力随着动颚与定颚的接近而增加，肘板形成的夹角愈大，此力愈大：在动颚上部的最大力，首先使得较大的矿块破碎，而下部较小块的矿石，用较小的破碎力破碎。

此种破碎机的主要优点是构造简单，便于维护和修理，保护装置可靠；缺点是工作时发生振动，从而引起厂房振动，故对厂房结构的要求较高；动力消耗较大；给矿不均匀时，容易被矿石堵塞；产品粒度不均匀等。

2. 复杂摆动颚式破碎机

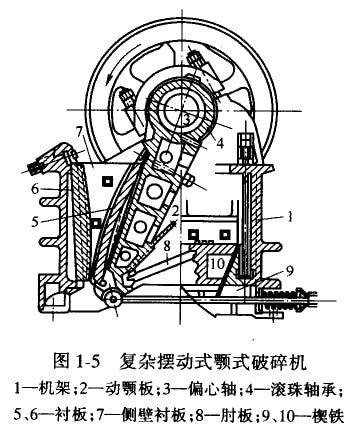

复杂摆动颚式破碎机的构造，如图1—5所示。在我国它主要用于中碎，但在中小型厂中，可作为第一段破碎：其给矿u宽不超过600 M，排矿口宽度为5—75mm，生产军为0.4一180t/h。这种破碎机的动颚悬挂轴也就是偏心轴，因此连杆也随之取消。从图1—5可以看出c动颚板2通过滚珠轴承4直接悬挂在偏心轴3上，偏心轴是支承在机架l上的两个滚珠轴承中，排矿口的大小用楔铁9和10来调节，其肘板8也只有一块，衬板5和6分别装在动颐和定领板上，其表面部是弧形的c其他零件与简单摆动式颚式破碎机相似。当偏心轴转动时，动颚上端做圆周运动，而下端则作椭圆运动，所以是复杂摆动的。它对矿石除有压力作用外，还有磨剥作用。因此其生产串较高，能量消耗少。但矿石过粉碎现象严重，衬板的磨损也较快。

在国外这种颚式破碎机，已有制成大型的，其规格达1676mmx 2108mm，排矿口宽为355mm，其生产能力可达3000t/h。颚式破碎机的规格是用给矿口宽度和长度来表示。如前面所述的1200M x1500M简单摆动式颚式破砷机，即给矿口宽为1200mm，长度为1500mm。
