圆锥破碎机的工作原理及分类

圆锥破碎机的工作原理

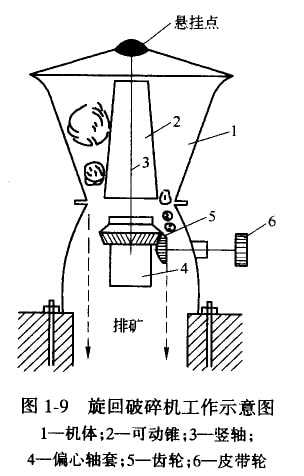

圆锥破碎机，因其破碎矿石的部分，是由两个圆锥体组成，故称为圆锥破碎机，如图1—9所示。可动锥2在机体1内，其中空间为破碎腔。物料从上部给人，由于偏心轴套4的作用，使动锥的锥体周期地靠近与离开定锥的锥面出动锥靠近定锥时，产生破碎作用，离开时，已破碎的物料从破碎腔中排出。圆锥破碎机的工作原理与颚式破碎机相似，可以看成是连续作用的颚式破碎机。因为不论偏心轴转到什么位置，在固定锥的表面上总有一点和破碎锥接近，因而在这一点附近，就可以进行破碎。也正因为如此，圆锥破碎机可以不必使用笨重的飞轮。

圆锥破碎机对矿石的作用力，除有压力作用外，还有弯曲力及磨剥力，故其破碎能力较强，且系连续作用，又没有空转行程，故它的破碎时间和生产率都比颚式破碎机要高。

圆锥破碎机的分类

圆锥破碎机按用途的不同，可以分为：

1. 粗碎用圆锥破碎机：目前应用最广的是悬轴式(旋回)圆锥破碎机，这种破碎机按其排矿方式不同，又有中心排矿式及侧面排矿式两种。侧面排矿式圆锥破碎机，由于其高度太大，并且当破碎物料含憨土较多或湿度大时，物料沿排矿溜槽的运动速度就减慢，这样溜槽上就有可能堆集大量物料。被堆集的物料，在可动锥的压力作用下校挤入偏心轴套时，偏心铀套很快就会磨坏。虽然这种机器在有些厂中还可以见到，但目前已不再制造了。而现在应用得最为广泛的是中心排矿式圆锥破碎机。

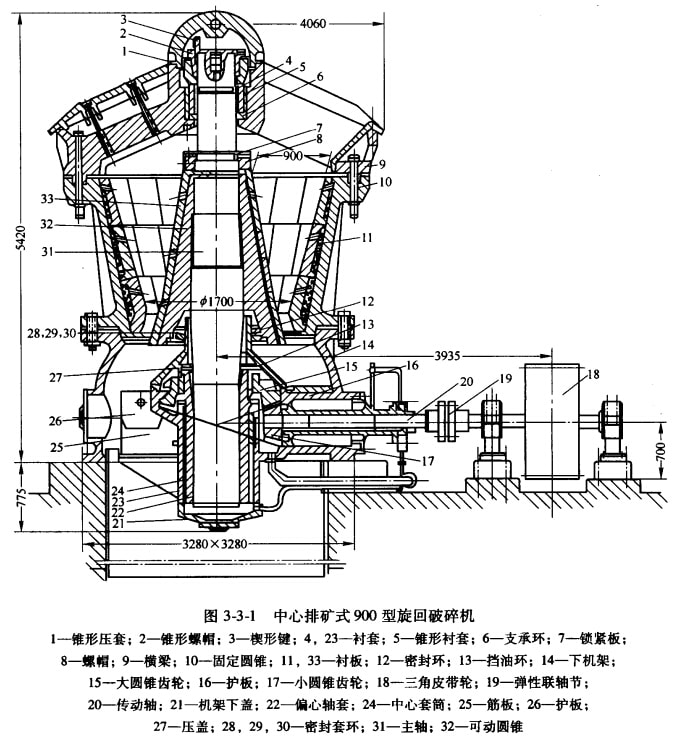

(1)中心排矿式旋回破碎机：这种破碎机的构造(图3-3-1)，主要是由工作机构、传动机构、调整装置、保险装置和润滑系统等部分组成。

(2)液压旋回破碎机：它与一般旋回破碎机不同之处在于，在主轴悬吊点的支承环处安装液压缸，让动锥重量及破碎力作用在液压缸上；或者在主轴底部设置油压缸，让主袖直接支承在油压缸上。液压旋回破碎机调整排矿口方便，用压力升降液压缸的油面即可，保险作用也好。

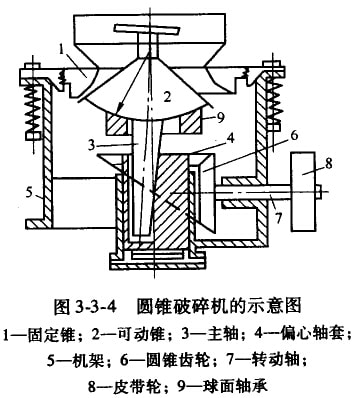

2. 中、细碎圆锥破碎机主要按其破碎腔的形状不同，又分为标准型、中间型及短头三种。它的工作原理与旋回破碎机基本类似，但在结构上还是有差别的，主要区别(图3-3-4)是：

(1)旋回破碎机的两个圆锥形状都是急倾斜的，可动锥是正立的．固定锥则为倒立的截头圆锥，这主要是为了增大给矿块度的需要。中、细碎圆锥破碎机的两个圆锥形状均是缓倾斜的、正立的截头圆锥，而且两锥体之间具有一定长度的平行研矿区(平行带)，这是为了控制徘矿产品粒度的要求，因为中、细碎破碎机与租碎破碎机不同，它是以破碎产品质量和生产能力作为首要的考虑因素。

(2)旋回破碎机的可动锥悬挂在机器上部的横梁上；中、细碎圆锥破碎机的可动锥是支承在球页轴承上的。

(3)旋回破碎机采用干式防尘装置；中、细碎圆锥破碎机使用水封防尘装置。

(4)旋回破碎机是利用调整可动锥的升高或下降，来改变排矿口尺寸的大小i中、细碎圆锥破碎机是用调节固定锥(调整环)的高度位置，来实现排矿口宽度的调整。

中、细碎圆锥破碎机按照排矿口调整装置和保险方式的不同，又分为弹簧圆锥破碎机和液压圆锥破碎机。
