粗碎圆锥破碎机的构造和主要零部件

粗碎用的圆锥破碎机又称旋回破碎机，其规格是用给矿口及排矿口的宽度来表示的，例如500/75型旋回破碎机的给矿口宽为500mm，排矿口宽度为75mm。

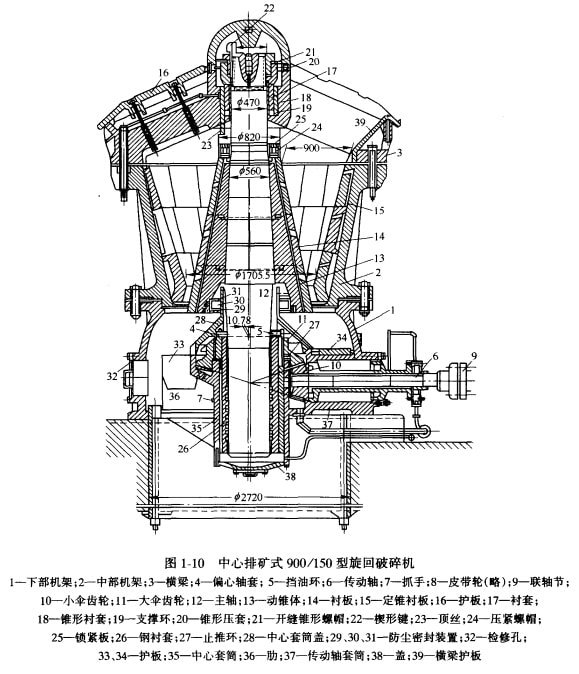

图1—10是国产的900/150型中心排矿式旋回破碎机，它由机架、偏心抽套、主轴和动锥、悬挂装置及传动机构等部分所组成。

1. 设备构造

如图1—10所示，破碎机的机架由下部机架l、中部机架2和横梁3组成，并用螺栓彼此紧固。为了保证使三者的中心线对准和彼此连接得更加牢固，在它们的接合处采用锥形凹槽，并装上定位销钉。其两接合面间的间隙为15mm：下部机架是安装在钢筋混凝土的基础上，在基础的排矿孔口敷一层钢板，以防从破碎机排下的矿石打坏基础。下部机架的侧螺帽上端装有钡紧板25，以防止螺帽退扣。

中部机架2内表面镶有三行用锰钢制成的平行村板，每行衬板中有一块是长方形的，其余皆为扇形，安装时，最后装长方形的一块，并用楔固定之。最下面的一行衬板文承在中部机架下端凸出的部分上，而上面一行则插在中部机架上端的凸边中；衬板安装完毕后，在中部机架和衬板之间注入锌。

主轴12通过开缝锥形螺帽21、锥形压套20、衬套17和支撑环19悬挂在横梁上，并用楔形键22防止开缝锥形螺帽2l退扣。衬套17的锥形端支承在支撑环19上，而侧面则支承在锥套18上：在破碎机运转时，由于衬套17的下端与锥形衬套18的内表面部是圆锥面，故能保证村套17沿支撑环19利锥形衬套18滚动．从而满足了动锥旋摆运动的要求。

在修理及更换锥套18和支撑环19时，为了能从横梁3的锤孔中取出它们，在横梁下面安装有一个顶丝23，横梁3的上部还要覆盖护板16和39，以防给矿时被矿石冲坏和磨损。

为了防上灰尘和矿粉落人润滑油中．在动锥下端有由三个套环29、30和3i构成的密封装置。套环29用螺订固定在动锥下部，而套环30在压盖28的颈部上，设有迷宫卫带与毡圈，上部套环3l自由地压在套环30上，因而灰尘不能穿过各套环之间的缝隙进入列破碎机的润滑系统。

破碎机所需的润滑油是用专门的油泵压人的，袖沿输油管从机架下金38上的油孔进入偏心轴套的下部空隙处，由此分为两路，一路沿壁亡，有检查机器用的工作孔，机器正常工作时用盖子32盖上。中心套筒35是由四根肋36及传动轴套筒37与下部机架联在一起。为了使肋36及转动轴套筒37不致被排下的矿石打坏，在其上敷设有保护板33和34。

在中心套筒35中，压合有钢衬套26，在钢衬套中又有一层内表面铸满外表面只浇铸3／4的巴氏合金的偏心铂套4，并在钢材套26中旋转。

偏心轴套4是与大伞齿轮11连在一起的。为了使巴氏台金铸牢，在偏心袖套4的内表面备有密布的燕尾槽。在中心套筒35与大伞齿轮之间，放有三片止推园环。下面的圆环是钢质的，用销子固定在中心套筒35的上端：上面的圆环也是钢质的，用螺钉固定在大伞齿轮下面，中间的圆环27是青铜的，将以小于偏心轴套的转速而转动，并沿上下圆环的两个平面滑动。上下两个圆环，是为了使大伞齿轮和中心套简不受磨损而设置的。

破碎机由电动机经三角皮带轮，弹性联轴节9、传动轴6、伞齿轮10和11使偏心轴套4转动。悬挂在横梁上的主铀12的下端插入公侗心袖套4的倪心医孔中。当偏心袖套转动时，主铀12与压合在其J：的动锥13一起作族摆运动，主轴的中心线就以横梁上的悬挂点为顶点划一圆锥面，从而进行破碎矿石。破碎了的矿石直接落到运输带上或落人下部的矿仓中，再用给矿机给到运输机上运走。

动锥体13的外表面套有三环用锰钢制成的衬板14，为了使衬板与锥体接合紧密，在两者之间注人锌，并在材板上端用螺帽24压紧，在主轴属偏心轴套之间的间隙上升，至挡油环5处被阻挡而溢至伞齿轮处。另一路则沿偏心轴套与衬套之间的间隙上升，经让推环27也进入伞齿轮处，使伞齿轮润滑后，经排油管流山。破碎机的水平传动轴及轴承的润滑，有单独的进泊与排油管。悬挂装置的润滑是采用干油润滑，定期用手压油枪压人干油。

2. 主要零部件

(1)机架

机架一般是铸钢制造的，为了制造和运输方便．将机架按破碎机大小分成2—4层，中间用螺钉紧固，对于大型破碎机的机架，还可以制成两半的，然后用销子定位，并用螺钉固紧。

(2)主轴

主袖是破碎机的主要零件，一般用35—50号结构钢制造，大型破碎机可采用合金钢，它主要是承受由破碎力产生的弯曲力矩，主轴k部通过锥形螺帽21(参看图1—10)悬挂在横梁上，中部与动锥体压合在一起，而下部则插人偏心轴套的螳孔中。

(3)悬挂装置

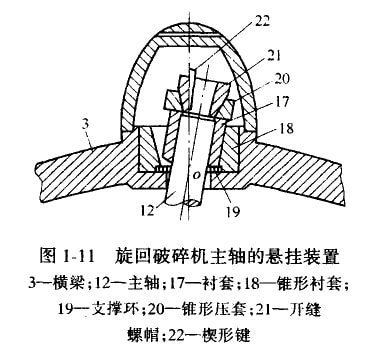

悬挂装置 一定要满足破碎机旋摆运动的要求。图1—lo是目前应用得最广泛的一种悬挂方法。现将图1-11的悬挂部分放大如图1—11所示。由于衬会17的于端与锥形衬套18的内表面都是圆锥形，故能保证衬套17与支撑环19成滚动接触，完全能满足主轴旋摆运动的要求。应该指出，支撑环19与衬套17的负荷是很大的，为了使悬挂装置正常工作，支撑环与衬套必须是相当坚硬的，同时还要保持这两个零件的正常工作硬度差。因此，支撑环是青铜制造，而衬套则用结构钢制造，并进行表层处理。

(4)衬板

动锥和定锥上的衬板，那是直接和矿石接触的部分，其磨损是很快的，所以都用高锰钢制造：对破碎软物料的小型破碎机，其衬板也可以采用冷硬铸铁制造，动锥衬板与主轴之间还装有用铸铁制造的动锥体，为了使动锥体与衬板结合紧密，应在二者之间浇铸一层锌或水泥。定锥衬板与中部机架之间，同样也要用锌或水泥浇铸满。小型破砷机定锥上的衬板，常做成整体的。

(5)传动部与偏心轴套

答种类型旋间破碎机的传动部，都是由水平传动轴，小伞齿轮和固定在偏心轴套的大伞齿轮所组戊：传动轴是用CT-4、CT-5钢制造的，其轴承一般都用滑动轴承。大伞齿轮是用铸钢制造，而小伞齿轮则用优质钢制造c偏心轴套是用铸钢制造，其内表面要均匀的浇铸一层巴氏合金，而外表面只浇铸全高度的3／4。

(6)调整装置

旋回破碎机的动银和定银上的衬板，其使用期限为六个月到两年。当衬板磨损后其排矿口就会增大，因此，其产仍粒度也随之增大。所以破碎机排矿u的大小应定期给于调整，使产品的粒度能满足下一步的要求。旋回破碎机的排矿口的调整，是通过扭动主轴悬挂装置上的开缝螺帽，使主轴上升或下降来调整的。当主轴上升时，排矿口减小；主轴下降时，排矿口增大。这种调整装置构造简单，工作可靠，但由于主轴及动锥的重量大，冈而调整所花的时间长，劳动强度大。

(7)保险装置

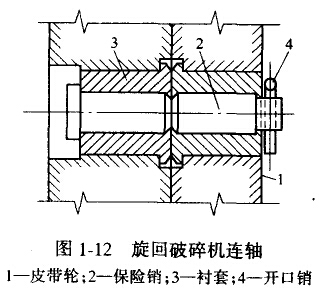

旋回破碎机的保险装置，主要是利用连接传动蚀和三角皮带轮的联细节土的保险销，当过负荷时或破碎机中落人大块非破碎物时(如电铲齿)，保险销即被招断，达到保险的日的。其装置如图1—12所示，它由四个保险销组成，装在联轴节上，用以连接传动轴和i角皮带轮。
